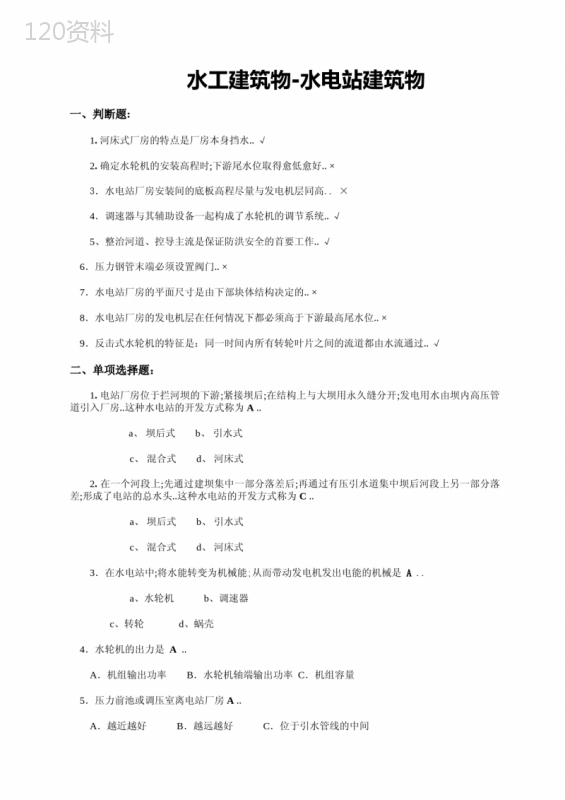

水工建筑物水电站建筑物练习题

('水工建筑物-水电站建筑物一、判断题:1.河床式厂房的特点是厂房本身挡水..√2.确定水轮机的安装高程时;下游尾水位取得愈低愈好..×3．水电站厂房安装间的底板高程尽量与发电机层同高..×4．调速器与其辅助设备一起构成了水轮机的调节系统..√5、整治河道、控导主流是保证防洪安全的首要工作..√6．压力钢管末端必须设置阀门..×7．水电站厂房的平面尺寸是由下部块体结构决定的..×8．水电站厂房的发电机层在任何情况下都必须高于下游最高尾水位..×9．反击式水轮机的特征是：同一时间内所有转轮叶片之间的流道都由水流通过..√二、单项选择题：1.电站厂房位于拦河坝的下游;紧接坝后;在结构上与大坝用永久缝分开;发电用水由坝内高压管道引入厂房..这种水电站的开发方式称为A..a、坝后式b、引水式c、混合式d、河床式2.在一个河段上;先通过建坝集中一部分落差后;再通过有压引水道集中坝后河段上另一部分落差;形成了电站的总水头..这种水电站的开发方式称为C..a、坝后式b、引水式c、混合式d、河床式3．在水电站中;将水能转变为机械能;从而带动发电机发出电能的机械是A..a、水轮机b、调速器c、转轮d、蜗壳4．水轮机的出力是A..A．机组输出功率B．水轮机轴端输出功率C．机组容量5．压力前池或调压室离电站厂房A..A．越近越好B．越远越好C．位于引水管线的中间6．冲击式水轮机转轮中的水流是B..A．有压流B．无压流C．时而有压;时而无压三、多项选择题:1．按其集中水头的方式不同;可将水电站分为ABD三种基本类型..a、坝式b、引水式c、河床式d、混合式2.坝式水电站的特点是BCD..a、水头高低决定坝高度b、坝高决定水头大小c、电站规模大d、水头不高3．河床式水电站厂房的特点是ACD..a、水头高度决定厂房高度b、厂房高度决定水头大小c、厂房本身挡水d、适用低水头4．根据水电站的ABD正确进行水轮机选择是水电站中主要设计任务之一..a、水头b、负荷范围c、流量范围d、水电站的运行方式5．以防洪为目的的河道整治措施主要有ABCD..A．疏浚拓宽河道B．截弯取直C．护岸工程D．清除障碍6．蓄洪是利用AC来调蓄洪水;防止洪水灾害的措施..A．水库B．河道C．湖泊洼地D．海洋四、填空题：1.水电站是利用水能资源发电的场所;是_水_、_机、电的综合体..2.水电站压力管道向多台机组供水方式有单元供水、联合供水、分组供水三种..3.水电站发电机的类型有悬挂式发电机和伞式发电机..4．水电站的基本布置形式有坝式水电站、河床式水电站、引水式水电站3种;其中坝式水电站分坝后式、坝内式、厂房顶溢流式等形式..5．有压引水式水电站由低坝、有压引水隧洞、调压室、压力水管等组成；而无压引水式水电站由低坝、进水口、引水渠洞、压力前池、压力水管等组成..6．压力前池由前室、进水室及其设备、泄水建筑物、放水和冲沙设备、拦冰和排冰设备组成..7．调压室的结构类型有简单圆筒式、阻抗式、水室式、溢流式、差动式、气垫式或半气垫式6种..8．水电站厂房建筑物及机电设备共分水流系统、电流系统、电气控制设备系统、机械控制设备系统、辅助设备系统5大系统..9．电站厂区枢纽建筑物包括：主厂房、副厂房、主变压器场和高压开关站、厂区交通..10．水电站的主要动力设备由水轮发电机组、调速系统、辅助设备系统构成..11．调速器的类型有机械液压调速器、电气液压调速器和微机调速器..12．抽水蓄能电站的作用是以水体为储能介质;起调节作用;包括抽水蓄能和放水发电两个过程..13．治导线的设计参数有设计河宽、设计水位、排洪河槽宽度及河弯要素..14．按照建筑物与水位的关系;可将整治建筑物分为非淹没整治建筑物和淹没整治建筑物；按照建筑物的作用与其水流的关系;可将整治建筑物分为不透水、透水、环流整治建筑物..15．丁坝的剖面结构由土坝体、护坡和护根组成..16．丁坝护坡的形式大体可归纳为3种类型：乱石护坡、扣石护坡、重力式砌石坝..17．护岸的形式有坡式护岸、坝式护岸、墙式护岸、复合形式护岸4种..18．防洪工程措施主要有筑堤防洪、河道整治、分洪工程、蓄洪、水土保持..19．按其作用或功能;堤防工程可分江河堤防、湖泊围堤、圩垸围堤、城市防洪堤；按堤身材料;又可分土堤、石堤、混凝土堤、钢筋混凝土防洪墙..20．防洪非工程措施的基本内容大体可概括为洪水情报预报和警报、洪水风险分析、防洪区管理、防洪保险、自适应设施和防洪斗争等..21．所谓防洪非工程措施;是通过法令、政策、经济手段和工程以外的其他技术手段;以减少洪灾损失的措施..五、问答题：1.简述水力发电的基本原理..水能是河川径流所具有的资源;是能源的重要组成部分..在天然河流上;修建水工建筑物;集中水头;通过一定的流量将“载能水”输送到水轮机中;使水能转换为旋转机械能;带动发电机发电;由输电线路送往用户..这种利用水能资源发电的方式称为水力发电..2.何为水电站的理论出力何为实际出力水电站的发电量如何计算单位时间内水体向水电站所供给的能量称为水电站的理论出力；考虑引水道的水头损失和水轮发电机组的效率后;实际所供给的能量称为水电站的实际出力..发电量由该时段内电站平均出和该时段的小时数相乘得出..3．水电站压力前池布置应考虑那些因素压力前池的布置与引水道线路、压力管道、电站厂房及本身泄水建筑物等布置有密切联系;因此应根据地形、地质和运行条件;结合整个引水系统及厂房布置进行全面和综合的考虑..⑴前池整体布置时;应使水流平顺;水头损失最少;以提高水电站的出力和电能..布置能使渠道中心线与前池中心线平或接近平行..前室断面逐渐扩大;平面扩散角β不宜大于10°..前池底部坡降的扩散角也不大于10°..⑵前池应尽可能靠近厂房;以缩短压力管道的长度..前池中水流应均匀地向各条压力管道供不;使水流平顺;无漩涡发生..运行上应使清污、维护、管理方便;同时应使泄水与厂房尾水不发生干扰..⑶前池应建在天然地基的挖方中;不应设置在填方或不稳定地基上;以防由于山体滑坡和不均匀沉陷导致前池及厂房建筑物的破坏..4.何为坝式水电站坝式水电站有那些特点用坝集中水头的水电站称为坝式水电站..其特点为：⑴坝式水电站的水头取决于坝高..坝越高;水电站的水头越大..但坝高往往受地形、地质、水库淹没、工程投资、技术水平等条件的限制;因此与其他开发方式相比;坝式水电站的水头相对较小..⑵由于筑坝上游形成的水库;可以用来调节流量;故坝式水电站的引用流量较大;电站的规模也大;水能利用较充分;此外坝式水电站水库的综合利用效益高;可同时满足防洪、发电、供水等兴利要求..⑶由于工程规模大;水库造成的淹没范围大;迁移人口多;因此坝式水电站的投资大;工期长..5．水电站调压室的功用有那些⑴反射水击波;基本上避免了或减小压力管道传来的水击波进入压力引水道..⑵缩短了压力管道的长度;从而减小了压力管道及厂房过水部分的水击压力..⑶改善机组在负荷变化的运行条件..⑷由于从水库到调压室之间引水道的水压较低;从而降低了其设计标准;节省了建设经费..6.根据调压室在水电站中的功用;调压室设计应满足哪些基本要求⑴调压室尽量靠近厂房;以缩短压力管道的长度..⑵调压室应有自由水表面和足够的底面积;以保证水击波的充分反射..⑶调压室的工作必须是稳定的;在负荷变化时;引水道及调压室水体的波动应该迅速衰减;达到新的稳定状态..⑷正常运行时;水流经过调压室底部造成的水头损失要小..为此;调压室底部和压力管道连接处应具有较小的断面积..⑸结构安全可靠;施工简单方便;造价经济合理..名词解释：1．侧槽溢洪道：溢洪道泄槽与溢流堰轴线接近平行;即水流过堰后;在很短距离内约转弯90;再经泄槽泄入下游..2．地下轮廓线：不透水的铺盖、板桩及底板与地基的接触线;即是闸基渗流的第一根流线;称为地下轮廓线;其长度为闸基的防渗长度..3．整体式闸底板：当闸墩与底板浇筑成整体时;即为整体式底板..4．山岩压力：隧洞开挖后因围岩变形或塌落而作用在支护上的压力称为山岩压力..5．弹性抗力：在荷载作用下;衬砌向外变形时受到围岩的抵抗;这种围岩抵抗衬砌变形的作用力;称为围岩的弹性抗力..6．锚喷支护：为施工安全而施加的临时喷锚设施一般称喷锚支护..7．渠系建筑物：为了安全合理地输配水量以满足农田灌溉、水力发电、工业及生活用水的需要;在渠道渠系上修建的水工建筑物;统称渠系建筑物..8．河道整治建筑物：治理河道的目标;需要通过工程措施和工程建筑物来实现;凡是以河道整治为目的所修筑的建筑物;称为河道整治建筑物..9．造床流量：是指其造床作用与多年流量过程的综合性造床作用相当的某一流量..10．治导线：也叫整治线;治导线是河道经过整治后;在设计流量下的平面轮廓;通常用两条平行线表示..11．工程位置线：是指整治建筑物头部的连线;这是根据治导线确定的一条复合圆弧线..12．防洪工程措施：是按照人们的要求;以工程手段去改变洪水的特征、洪水的时空分布;以防治和减少洪水所造成的灾害;又称为改造自然的措施..13．防洪非工程措施：是通过法令、政策、经济手段和工程以外的其他技术手段;以减少洪灾损失的措施..',)
