《机械制图》授课教案——第9章--装配图的识读与绘制-9-2

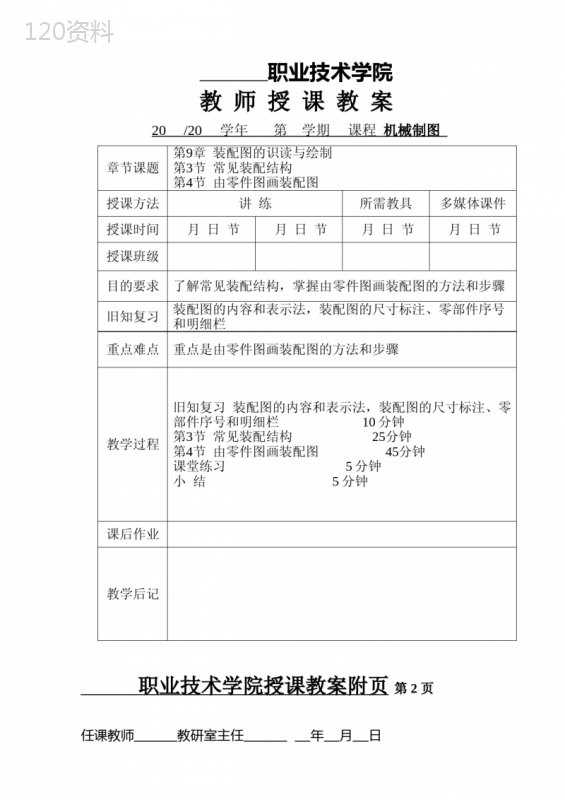

('职业技术学院教师授课教案20/20学年第学期课程机械制图章节课题第9章装配图的识读与绘制第3节常见装配结构第4节由零件图画装配图授课方法讲练所需教具多媒体课件授课时间月日节月日节月日节月日节授课班级目的要求了解常见装配结构，掌握由零件图画装配图的方法和步骤旧知复习装配图的内容和表示法，装配图的尺寸标注、零部件序号和明细栏重点难点重点是由零件图画装配图的方法和步骤教学过程旧知复习装配图的内容和表示法，装配图的尺寸标注、零部件序号和明细栏10分钟第3节常见装配结构25分钟第4节由零件图画装配图45分钟课堂练习5分钟小结5分钟课后作业教学后记职业技术学院授课教案附页第2页任课教师教研室主任年月日教学内容旧知复习：装配图的内容和表示法，装配图的尺寸标注、零部件序号和明细栏重点回顾：装配图的表示法讲授新课：第9章装配图的识读与绘第3节常见装配结构在绘制装配图时，应考虑装配结构的合理性，以保证机器和部件的性能，连接可靠，便于零件装拆。一、接触面与配合面结构的合理性（1）两个零件在同一方向上只能有一个接触面和配合面。（2）为保证轴肩端面与孔端面接触，可在轴肩处加工出退刀槽，或在孔的端面加工出倒角。二、密封装置为防止机器或部件内部的液体或气体向外渗漏，同时也避免外部的灰尘、杂质等侵入，必须采用密封装置。下图为典型的密封装置，通过压盖或螺母将填料压紧而起防漏作用。三、防松装置机器或部件在工作时，由于受到冲击或振动，一些紧固件可能产生松动现象。因此，在某些装置中需采用防松结构。典型的密封装置第4节由零件图画装配图设计机器或部件需要画出装配图，测绘机器或部件时先画出零件草图，再依据零件草图拼画成装配图。画装配图与画零件图的方法步骤类似。画装配图之前，首先要了解装配体的工作原理和零件的种类，每个零件在装职业技术学院授课教案附页第3页配体中的功能和零件间的装配关系等。然后看懂每个零件的零件图，想象出零件的结构形状。拼画装配图的方法与步骤：一、了解装配体，阅读零件图集体阅读零件图9-10二、确定表达方案1．选择主视图部件的主视图通常按工作位置画出，并选择能反映部件的装配关系、工作原理和主要零件的结构特点的方向作为主视图的投射方向。2．选择其他视图任课教师教研室主任年月日用多媒体课件复习用多媒体课件或电子挂图讲解用多媒体课件或电子挂图讲解用多媒体课件或电子挂图讲解根据确定的主视图，再考虑反映其他装配关系、局部结构和外形的视图。千斤顶的装配图职业技术学院授课教案附页第4页三、画装配图的步骤1．布置图面，画出作图基准线根据部件大小、视图数量，定出比例和图纸幅面，然后画出各视图的作图基准线（如对称中心线，主要轴线和主要零件的基准面等）。2．画底稿一般从主视图画起，几个视图配合进行。画每个视图时，应先画部件的主要零件及主要结构，再画出次要零件及局部结构。3．检查、描深、完成全图检查底稿后，画剖面线，标注尺寸，编排零件序号，填写标题栏、明细栏和技术要求。最后将各类图线按规定描深。见千斤顶的装配图。小结：1．了解常见装配结构任课教师教研室主任年月日此处最好用板书讲解2．掌握由零件图画装配图的方法和步骤任课教师教研室主任年月日',)
