液压支架参数

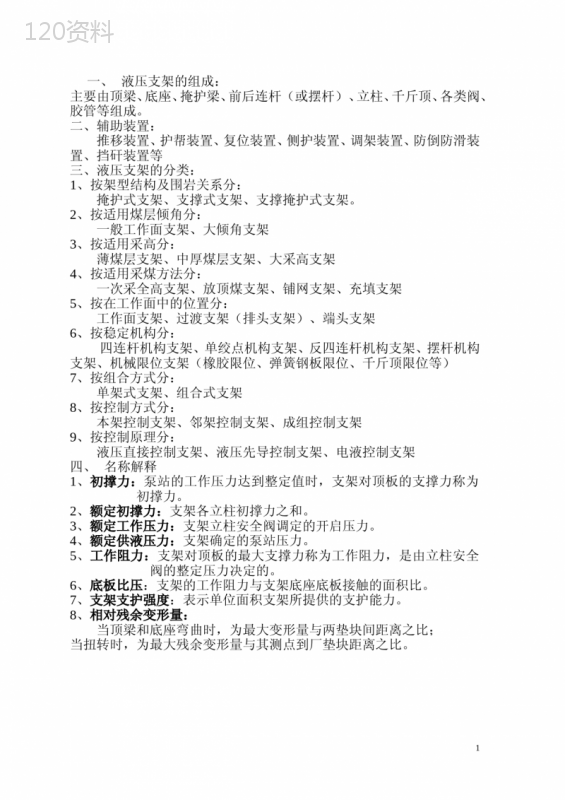

('一、液压支架的组成:主要由顶梁、底座、掩护梁、前后连杆(或摆杆)、立柱、千斤顶、各类阀、胶管等组成。二、辅助装置:推移装置、护帮装置、复位装置、侧护装置、调架装置、防倒防滑装置、挡矸装置等三、液压支架的分类:1、按架型结构及围岩关系分:掩护式支架、支撑式支架、支撑掩护式支架。2、按适用煤层倾角分:一般工作面支架、大倾角支架3、按适用采高分:薄煤层支架、中厚煤层支架、大采高支架4、按适用采煤方法分:一次采全高支架、放顶煤支架、铺网支架、充填支架5、按在工作面中的位置分:工作面支架、过渡支架(排头支架)、端头支架6、按稳定机构分:四连杆机构支架、单绞点机构支架、反四连杆机构支架、摆杆机构支架、机械限位支架(橡胶限位、弹簧钢板限位、千斤顶限位等)7、按组合方式分:单架式支架、组合式支架8、按控制方式分:本架控制支架、邻架控制支架、成组控制支架9、按控制原理分:液压直接控制支架、液压先导控制支架、电液控制支架四、名称解释1、初撑力:泵站的工作压力达到整定值时,支架对顶板的支撑力称为初撑力。2、额定初撑力:支架各立柱初撑力之和。3、额定工作压力:支架立柱安全阀调定的开启压力。4、额定供液压力:支架确定的泵站压力。5、工作阻力:支架对顶板的最大支撑力称为工作阻力,是由立柱安全阀的整定压力决定的。6、底板比压:支架的工作阻力与支架底座底板接触的面积比。7、支架支护强度:表示单位面积支架所提供的支护能力。8、相对残余变形量:当顶梁和底座弯曲时,为最大变形量与两垫块间距离之比;当扭转时,为最大残余变形量与其测点到厂垫块距离之比。1ZF8000/17/32型支架主要技术参数序号项目名称数据单位1支架型式正四连杆四柱支撑掩护式高度1700~3200mm中心距1500mm宽度1410~1580mm初撑力(P=31.5Mpa)6180(618)KN(吨)工作阻力(P=40.8Mpa)8000(800)KN(吨)支护强度1.09~1.12MPa底板比压1.3~1.8(f=0.2、前端)MPa泵站压力31.5MPa操纵方式本架控制移架步距800mm质量约24500Kg2立柱型式单伸缩加机械加长段4个缸径/柱径250/210mm柱径230/195mm行程1500mm初撑力(P=31.5Mpa)1545(154.5)KN(吨)工作阻力(P=40.8Mpa)2000(200)KN(吨)3推移千斤顶型式普通1个缸径/杆径180/95mm行程900mm推溜力/拉架力(P=31.5Mpa)22.3/57.8吨4前梁千斤顶型式普通2个缸径/杆径180/115mm行程190mm推力(P=31.5Mpa)80.1吨工作阻力(P=40.8Mpa)103.7吨伸缩型式普通2个缸径/杆径100/70mm25梁千行程800mm推力/拉力(P=31.5Mpa)24.7/12.6吨6护帮千斤顶型式普通1个缸径/杆径100/70mm行程470mm推力(P=31.5Mpa)24.7吨工作阻力(P=40.8Mpa)32.0吨7尾梁千斤顶型式普通2个缸径/杆径180/115mm行程620mm推力/拉力(P=31.5Mpa)80.1/47.4吨闭锁推力(P=40.8Mpa)103.7吨8插板千斤顶型式普通2个缸径/杆径80/60mm行程600mm推力/拉力(P=31.5Mpa)159/69kN9拉后溜千斤顶型式普通1个缸径/杆径125/85mm行程900mm推力/拉力(P=31.5Mpa)386/207KN10侧推千斤顶型式普通3个缸径/杆径63/45mm行程170mm推力/拉力(P=31.5Mpa)98/48KN11抬底千斤顶型式内进液1个缸径/杆径125/85mm行程310mm推力/拉力(P=31.5Mpa)386/207kN12调架千斤顶型式内进液1个缸径/杆径110/85mm行程235mm推力(P=31.5Mpa)299(29.9)KN(吨)工作阻力(P=40.8Mpa)398(39.8)KN(吨)3ZFG8000/19/32型过渡支架主要技术参数序号项目名称数据单位1支架型式反四连杆放顶煤高度1900~3200mm中心距1500mm宽度1420~1590mm初撑力(P=31.5Mpa)6180(618)KN(吨)工作阻力(P=40.8Mpa)8000(800)KN(吨)支护强度1.06~1.10MPa底板比压0.30~1.4(f=0.2、前端)MPa泵站压力31.5MPa操纵方式本架控制移架步距800mm质量约24500Kg2立柱型式单伸缩带机械加长段4个缸径250/210mm柱径230/195mm行程1296mm初撑力(P=31.5Mpa)154.5吨工作阻力(P=40.8Mpa)200吨3推移千斤顶型式普通1个缸径/杆径160/105mm行程900mm拉架力/推溜力(P=31.5Mpa)63.3/35.9吨4前梁千斤顶型式普通2个缸径/杆径180/115mm行程190mm推力(P=31.5Mpa)80.1吨工作阻力(P=40.8Mpa)103.7吨5伸缩型式普通2个缸径/杆径100/70mm4梁千行程800mm推力/拉力(P=31.5Mpa)24.7/12.6吨6护帮千斤顶型式普通1个缸径/杆径100/70mm行程470mm推力(P=31.5Mpa)24.7吨工作阻力(P=40.8Mpa)32吨7侧推千斤顶型式普通3个缸径/杆径63/45mm行程170mm推力/拉力(P=31.5Mpa)9.8/4.8吨8拉后溜千斤顶型式普通1个缸径/杆径125/85mm行程900mm拉力(P=31.5Mpa)20.7吨9尾梁千斤顶型式普通2个缸径/杆径200/105mm行程500mm推力/闭锁推力(P=40.8Mpa)98.9/128.1吨10插板千斤顶型式普通2个缸径/杆径80/60mm行程900mm推力/拉力(P=31.5Mpa)15.8/6.9吨11调架千斤顶型式普通1个缸径/杆径125/70mm行程470mm推力/拉力(P=31.5Mpa)38.6/26.5吨ZTZ10200/19/33型端头支架主要技术参数5序号项目名称参数单位61支架型式双列式高度1900~3300mm单架宽度750mm整架宽度2450~2910mm初撑力(P=31.5Mpa)7912(791.2)KN(吨)工作阻力(P=40.8Mpa)10200(1020)KN(吨)支护强度0.39MPa底板比压平均1.3MPa泵站压力31.5MPa操纵方式本架控制质量约40000Kg2立柱型式单伸缩带机械加长段8根缸径/杆径200/185mm初撑力(P=31.5Mpa)98.9吨工作阻力(P=40.8Mpa)128吨行程1400mm3推移千斤顶型式普通2根缸径/杆径230/115mm推溜/拉架(P=31.5Mpa)130.5/98.1吨行程1000mm4调架千斤顶型式普通5根缸径/杆径100/70mm推力/拉力(P=31.5Mpa)24.7/12.6吨行程765mm5侧护千斤顶型式普通12根缸径/杆径63/45mm推力(P=31.5Mpa)9.8吨拉力(P=31.5Mpa)4.8吨行程230mmZCZ10200/19/33型超前支架主要技术参数序号项目名称参数单位支架型式双列式71高度1900~3300mm单架宽度450mm整架宽度2220~3000mm初撑力(P=31.5Mpa)7912(791.2)KN(吨)工作阻力(P=40.8Mpa)10200(1020)KN(吨)支护强度0.48MPa底板比压平均1.6MPa泵站压力31.5MPa操纵方式本架控制质量约30000Kg2立柱型式单伸缩带机械加长段8根缸径/杆径200/185mm初撑力(P=31.5Mpa)989吨工作阻力(P=40.8Mpa)128吨行程1400mm3推移千斤顶型式普通2根缸径/杆径230/115mm推溜/拉架(P=31.5Mpa)130.5/98.1吨行程1000mm4调架千斤顶型式普通5根缸径/杆径100/70mm推力/拉力(P=31.5Mpa)24.7/12.6吨行程500mm5侧护千斤顶型式普通12根缸径/杆径63/45mm推力(P=31.5Mpa)9.8吨拉力(P=31.5Mpa)4.8吨工作阻力(P=40.8Mpa)12.7吨行程170mmZY3000/09/20掩护式液压支架主要技术参数序号项目参数单位附注1支型式掩护式液压支架8架高度900~2000mm中心距1500mm宽度1430~1600mm初撑力238.9~173.6吨P=31.5MPa工作阻力273.8~198.9吨P=36.1MPa支护强度0.42~0.56(f=0.2)MPa底板比压0.53~0.85(前端最大)MPa泵站压力31.5MPa操纵方式邻架重量~9120kg2立柱型式双伸缩缸径(大/小)φ230/φ180mm2个柱径(大/小)φ220/φ160mm行程871mm初撑力130.5吨P=31.5MPa工作阻力150吨P=36.1MPa3推移千斤顶型式普通1个缸径140mm杆径85mm行程700mm推溜力17.8吨P=31.5MPa拉架力30.6吨P=31.5MPa4平衡千斤顶型式普通2个缸径/杆径125/70mm行程320mm初撑力(推力/拉力)38.62/26.52吨P=31.5MPa工作阻力(推力/拉力)44.3x2/30.4x2吨P=36.1MPa5侧推千斤顶型式普通3个缸径/杆径63/45mm行程170mm推力9.8吨P=31.5MPa拉力4.8吨P=31.5MPaZY3200/09/21型掩护式液压支架主要技术参数9序号项目参数单位附注1支架型式掩护式液压支架高度900~2100mm中心距1500mm宽度1420~1590mm初撑力200.8~251.8吨P=31.5MPa工作阻力245.6~307.7吨P=38.5MPa支护强度0.42~0.56(f=0.2)MPa底板比压0.7~1.3(底座前端)MPa采高1.2~1.9m适应煤层倾角工作面倾角≤35°(>25°应采取防滑措施)泵站压力31.5MPa操纵方式邻架重量~8920kg运输长度4670×1420×900(长宽度)2立柱型式双伸缩缸径(大/小)φ230/φ180mm2个柱径(大/小)φ220/φ160mm行程964(502+462)mm初撑力130.8吨P=31.5MPa工作阻力160吨P=38.5MPa3推移千斤顶型式普通1个缸径140mm杆径85mm行程700mm推溜力17.8吨P=31.5MPa拉架力30.6吨P=31.5MPa4平衡千斤顶型式普通2个缸径/杆径125/70mm行程325mm初撑力(推力/拉力)38.6/26.5吨P=31.5MPa工作阻力(推力/拉力)47.2/32.4吨P=38.5MPa5侧推千型式普通3个缸径/杆径63/45mm行程170mm10斤推力9.8吨P=31.5MPa拉力4.8吨P=31.5MPa6调架千斤顶型式普通1个缸径/杆径100/60mm行程405mm推力24.7吨P=31.5MPa拉力15.8吨P=31.5MPaZF6400/17/32型放顶煤液压支架主要技术参数序号项目参数单位附注1支架高度1700~3200mm中心距1500mm宽度1410~1580mm初撑力523.2吨P=31.5MPa工作阻力640吨P=38.5MPa支护强度0.90~0.94MPa底板比压1.2~2.1(底座前端)MPa截深600mm适应煤层倾角≤20°泵站压力31.5MPa操纵方式本架控制重量21150kg前后部输送机中心距5400mm2立柱型式单伸缩机械加长杆缸径φ230mm2个行程1494(777+717)mm初撑力130.8吨P=31.5MPa工作阻力160吨P=38.5MPa3推移千斤顶型式普通差动1个缸径180mm杆径95mm行程700mm推溜力123.3吨P=31.5MPa拉架力57.8吨P=31.5MPa4前梁缸径/杆径160/95mm行程174mm推力63.3吨P=31.5MPa11千工作阻力77.2吨P=38.5MPa5侧推千斤顶型式普通3个缸径/杆径63/45mm行程170mm推力9.8吨P=31.5MPa拉力4.8吨P=31.5MPa6伸缩梁千斤顶型式普通2个缸径/杆径100/70mm行程600mm推力24.7吨P=31.5MPa拉力12.6吨P=31.5MPa7护帮千斤顶缸径/杆径100/70mm1个行程420mm推力/工作阻力24.7/30.2吨8尾梁千斤顶缸径/杆径160/95mm2个行程620mm推力/工作阻力63.3/77.2吨9插板千斤顶缸径/杆径80/60mm2个行程600mm推力/工作阻力15.6/6.9吨10拉后溜千斤顶缸径/杆径125/85mm1个行程700mm推力/工作阻力38.6/20.7吨11抬底千斤顶缸径/杆径125/85mm1个行程310mm推力/工作阻力38.6/20.7吨12后缸径/杆径100/70mm1个12调千斤顶行程480mm推力/工作阻力24.7/12.6吨ZY3200/7.5/16型掩护式液压支架主要技术参数序号项目参数单位附注1支架型式掩护式液压支架高度750~1600mm中心距1500mm宽度1420~1590mm初撑力194.5~232.4吨P=31.5MPa工作阻力245.8~293.7吨P=38.5MPa支护强度0.47~0.56(f=0.2)MPa底板比压1.3~1.5(底座前端),平均1.15MPa采高1.0~1.5m适应煤层倾角工作面倾角≤20°泵站压力31.5MPa操纵方式邻架重量~8310kg运输长度4420×1420×750(长宽高)2立柱型式双伸缩缸径(大/小)φ230/φ180mm2个柱径(大/小)φ220/φ160mm行程645mm初撑力130.8吨P=31.5MPa工作阻力160吨P=38.5MPa3推移千斤顶型式普通1个缸径140mm杆径85mm行程700mm推溜力17.8吨P=31.5MPa拉架力30.6吨P=31.5MPa4平衡千斤顶型式普通2个缸径/杆径140/85mm行程320mm初撑力(推力/拉力)48.4/30.6吨P=31.5MPa工作阻力(推力/拉力)59.2/37.4吨P=38.5MPa5侧型式普通3个13推千斤顶缸径/杆径63/45mm行程170mm推力9.8吨P=31.5MPa拉力4.8吨P=31.5MPaZY5000/18/38型掩护式液压支架主要技术参数序号项目参数单位附注1支架型式掩护式液压支架高度1800~3800mm中心距1500mm宽度1430~1600mm初撑力386.6吨P=31.4MPa工作阻力500吨P=40.6MPa支护强度0.76~0.82(f=0.2)MPa底板比压0.93(f=0.2)MPa前端最大适应煤层倾角工作面倾角15°DEG泵站压力31.4MPa操纵方式本架控制重量17700Kg2立柱型式双伸缩2个缸径(一级/二级)280/200mm柱径(一级/二级)260/185mm行程1885(960+925)mm初撑力193.3吨P=31.4MPa工作阻力250吨P=40.6MPa3推移千斤顶型式普通(差动)1个缸径160mm杆径85mm行程700mm推溜力17.8吨P=31.4MPa拉架力45.3吨P=31.4MPa4平衡千斤顶型式普通2个缸径/杆径140/105mm行程635mm14初撑力(推力/拉力)48.3/21.1吨P=31.4MPa工作阻力(推力/拉力)62.5/27.3吨P=40.6MPa5护帮千斤顶型式普通1个缸径/杆径100/70mm行程480mm初撑力(推力/拉力)24.7/12.6吨P=31.4MPa工作阻力(推力)31.9吨P=40.6MPa6侧推千斤顶型式普通4个缸径/杆径80/45mm行程170mm推力15.8吨P=31.4MPa拉力10.8吨P=31.4MPa7抬底千斤顶型式普通1个缸径/杆径100/70mm行程250mm推力24.7吨P=31.4MPa8伸缩千斤顶型式普通2个缸径/杆径100/70mm行程700mmmm推力/拉力24.7/12.6吨ZZ2600/06/12型支撑掩护式液压支架主要技术参数序号项目参数单位附注1型式支撑掩护式液压支架15支架高度610~1210mm中心距1250mm宽度1400~1570mm初撑力123.8~228.5吨P=28MPa工作阻力258.2~263.6吨P=32.3MPa支护强度0.37~0.37(f=0.2)MPa底板比压0.67~0.68(f=0.2)MPa前端最大泵站压力28MPa操纵方式本架控制重量4600Kg2立柱型式单伸缩缸径φ160/150mm2个柱径φ125/φ85mm行程(机械/液压)600mm初撑力56.3吨P=28MPa工作阻力64.3吨P=32.3MPa3推移千斤顶型式普通1个缸径/杆径125/75mm行程1300mm推溜力36.8吨P=28MPa拉架力19.8吨P=28MPa4伸缩千斤顶型式普通1个缸径/杆径63/45mm行程600mm推力8.7吨P=28MPa拉力4.3吨P=32.3MPaZY6700/20/40型掩护式液压支架主要技术参数序号项目参数单位附注1支架型式两柱掩护式液压支架高度2000~4000mm中心距1500mm宽度1430~1600mm初撑力566.6~583.2吨工作阻力670吨P=41.6MPa支护强度1.06~1.09MPa对底板比压(前端)1.6~2.85MPa泵站压力31.5MPa操纵方式手动本架控制重量20490Kg162立柱型式双伸缩缸径φ320/230mm柱径φ290/φ210mm行程1957mm工作阻力335吨P=41.6MPa3推移千斤顶型式普通双作用缸径/杆径160/105mm行程700mm推溜力36.1吨拉架力63.3吨4侧推千斤顶型式内进液缸径/杆径80/60mm行程170mm推力15.8吨收力6.9吨5抬底千斤顶型式普通双作用缸径125mm杆径90mm推力38.7吨收力18.6吨行程260mm6平衡千斤顶型式普通双作用缸径200mm杆径120mm工作阻力(推)130.8吨P=41.6MPa工作阻力(拉)83.吨P=41.6MPa行程545mm7护帮千斤顶型式普通双作用缸径125mm杆径85mm工作阻力51.1吨P=41.6MPa收力20.7吨行程495mm17ZF11000/20/38放顶煤液压支架主要技术参数序号项目名称数据单位1支架型式低位放顶煤液压支架高度2000~3800mm中心距1750mm宽度1660~1860mm初撑力(P=31.4Mpa)773吨工作阻力(P=38.9Mpa)1100吨支护强度1.08MPa底板比压2.86MPa泵站压力31.5MPa操纵方式邻架操纵移架步距800mm2立柱型式单伸缩带机械加长段4个缸径300mm柱径280mm行程1796mm工作阻力(P=38.9Mpa)275吨3推移千斤顶型式普通双作用1个缸径/杆径180/115mm行程900mm拉架力/推溜力(P=31.5Mpa)47.4/80.1吨4前梁千斤顶型式普通双作用2个缸径/杆径180/115mm行程190mm推力(P=31.5Mpa)798吨工作阻力(P=38.9Mpa)989吨5伸缩梁千斤顶型式普通双作用2个缸径/杆径100/70mm行程800mm推力/拉力(P=31.5Mpa)24.5/12.6吨6护帮型式普通双作用1个18千斤顶缸径/杆径125/85mm行程540mm推力(P=31.5Mpa)38.5吨工作阻力(P=38.9Mpa)47.7吨7侧推千斤顶型式普通双作用4个缸径/杆径80/60mm行程200mm推力/拉力(P=31.5Mpa)15.8/6.9吨8拉后溜千斤顶型式普通双作用1个缸径/杆径140/85mm行程1000mm推力/拉力(P=31.5Mpa)48.3/30.5吨9尾梁千斤顶型式普通双作用2个缸径/杆径180/115mm行程655mm推力/闭锁推力(P=38.9Mpa)78.9/98.9吨10插板千斤顶型式普通双作用2个缸径/杆径100/70mm行程700mm推力/拉力(P=31.5Mpa)26.4/12.6吨11调架千斤顶型式普通双作用1个缸径/杆径125/90mm行程240mm推力/拉力(P=31.5Mpa)38.5/18.6吨19',)
