三菱PLC与基恩士SR-1000通讯

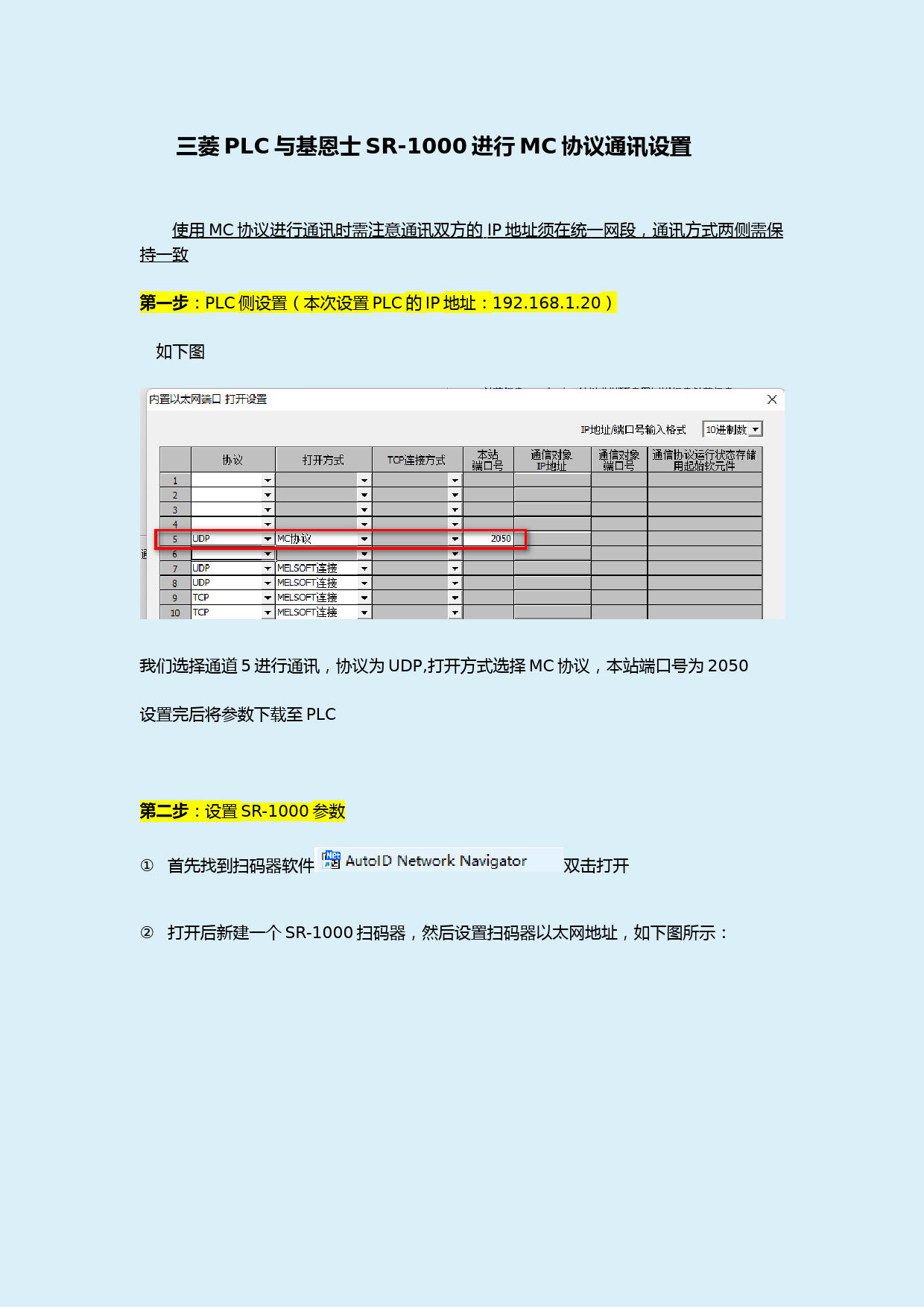

('三菱PLC与基恩士SR-1000进行MC协议通讯设置使用MC协议进行通讯时需注意通讯双方的IP地址须在统一网段，通讯方式两侧需保持一致第一步：PLC侧设置（本次设置PLC的IP地址：192.168.1.20）如下图我们选择通道5进行通讯，协议为UDP,打开方式选择MC协议，本站端口号为2050设置完后将参数下载至PLC第二步：设置SR-1000参数①首先找到扫码器软件双击打开②打开后新建一个SR-1000扫码器，然后设置扫码器以太网地址，如下图所示：③设置完SR-1000地址后点击上图的“打开设置列表”进行通讯对象【PLC的设置】在打开的列表中点击现场网络/PLC链接进行设置PLC通讯协议：MC协议；端口号：2050（需和PLC参数设置里的一致）；DM起始地址：6530(本地址为扫码器扫出信息后的PLC存储地址)；控制区起始地址：50（本地址可以对扫码器进行软触发扫码等操作）响应区起始地址：50（本地址可以接收扫码器的状态，如：扫码完成信号）④设置完成后点击右上角的”设置传送”按钮当PLC侧和扫码器侧都设置完毕后分别将两设备断电后再重启，就可以进行通讯了重点需注意：很多时候我们设置完两侧参数后发现扫码器和PLC通讯不上，一般有以下几点原因。1.双方参数设置完后没对其进行断电重启处理，或者只断了颀中一方的电2.PLC参数设置里面的协议不对，其中协议必须是UDP,打开方式必须是MC协议。3.扫码器和PLC设置的IP地址不在同一网段上。',)
