加油加气站规范(2021修订)
本作品内容为加油加气站规范(2021修订),格式为 doc ,大小 2919464 KB ,页数为 80页

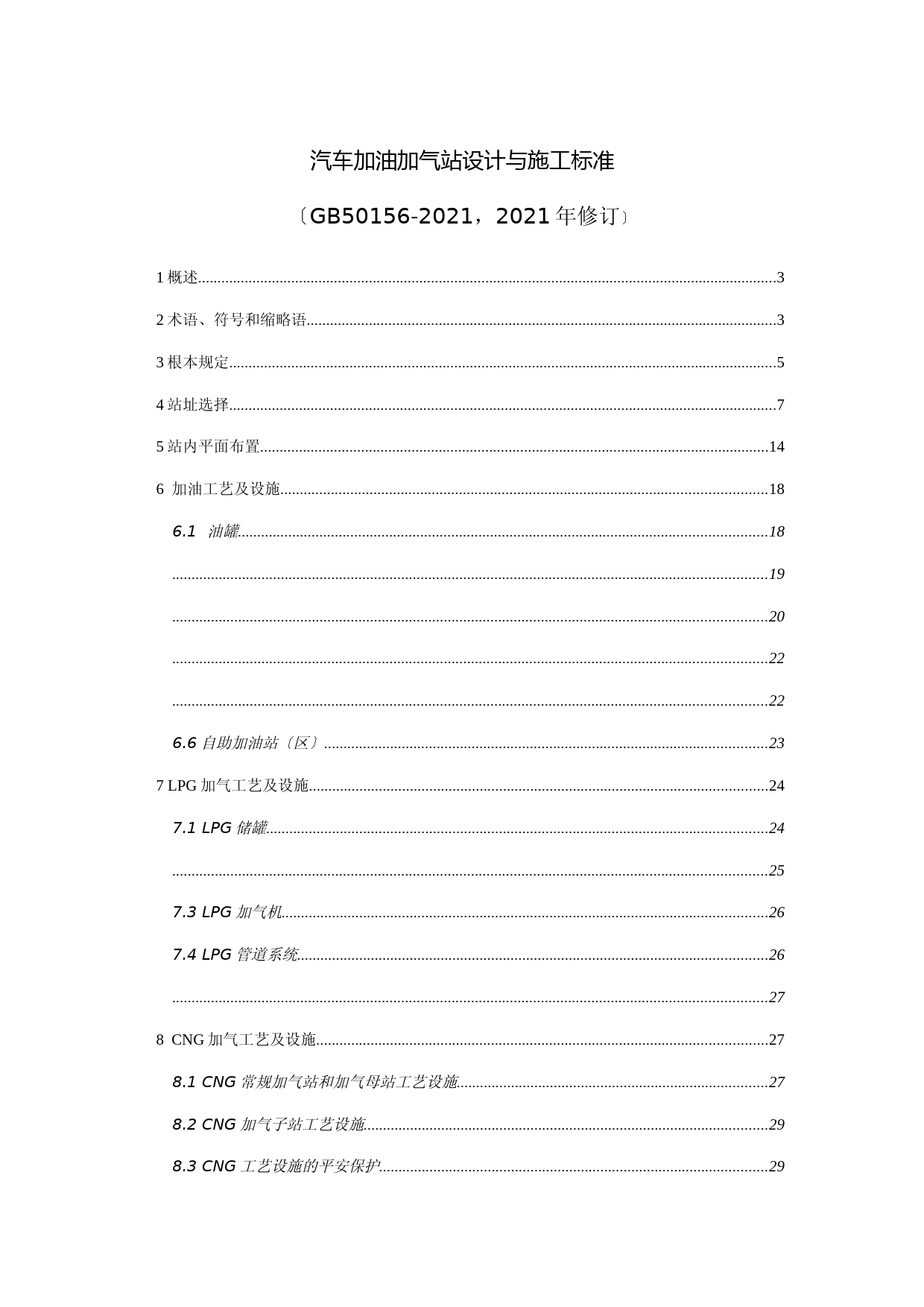

('汽车加油加气站设计与施工标准〔GB50156-2021,2021年修订〕1概述.....................................................................................................................................................32术语、符号和缩略语.........................................................................................................................33根本规定.............................................................................................................................................54站址选择.............................................................................................................................................75站内平面布置...................................................................................................................................146加油工艺及设施.............................................................................................................................186.1油罐........................................................................................................................................18.........................................................................................................................................................19.........................................................................................................................................................20.........................................................................................................................................................22.........................................................................................................................................................226.6自助加油站〔区〕..................................................................................................................237LPG加气工艺及设施......................................................................................................................247.1LPG储罐.................................................................................................................................24.........................................................................................................................................................257.3LPG加气机.............................................................................................................................267.4LPG管道系统.........................................................................................................................26.........................................................................................................................................................278CNG加气工艺及设施....................................................................................................................278.1CNG常规加气站和加气母站工艺设施................................................................................278.2CNG加气子站工艺设施........................................................................................................298.3CNG工艺设施的平安保护....................................................................................................298.4CNG管道及其组成件............................................................................................................319LNG和L-CNG加气工艺及设施....................................................................................................319.1LNG储罐、泵和气化器........................................................................................................319.2LNG卸车................................................................................................................................349.3LNG加气区............................................................................................................................349.4LNG管道系统........................................................................................................................3510消防设施及给排水.........................................................................................................................35.........................................................................................................................................................35.........................................................................................................................................................36.........................................................................................................................................................3811电气、报警和紧急迫断系统.........................................................................................................38.........................................................................................................................................................3811.2防雷、防静电........................................................................................................................39.........................................................................................................................................................41.........................................................................................................................................................41.........................................................................................................................................................4212采暖通风、建〔构〕筑物、绿化...............................................................................................4212.1采暖通风...............................................................................................................................4212.2建〔构〕筑物........................................................................................................................43.........................................................................................................................................................4413工程施工........................................................................................................................................4413.1一般规定...............................................................................................................................44.........................................................................................................................................................45.........................................................................................................................................................4613.4设备安装工程......................................................................................................................48.........................................................................................................................................................49.........................................................................................................................................................51.........................................................................................................................................................52.........................................................................................................................................................52附录A计算间距的起止点.................................................................................................................53附录B民用建筑物保护类别划分.....................................................................................................53附录C加油加气站内爆炸危险区域的等级和范围划分.................................................................541概述1.0.1为了在汽车加油加气站设计和施工中贯彻国家有关方针政策,统一技术要求,做到平安适用、技术先进、经济合理,制定本标准。1.0.2本标准适用于新建、扩建和改建的汽车加油站、加气站和加油加气合建站工程的设计和施工。[条文说明]需要说明的是,建立规模不变,布局不变、功能不变,地址不变的设施、设备更新不属改建,而是正常检修维修范围的工作。"扩建和改建工程"仅指加油加气站的扩建和改建局部,不包括已有局部。1.0.3汽车加油加气站的设计和施工,除应符合本标准外,尚应符合国家现行有关标准的规定。2术语、符号和缩略语2.1.1加油加气站:加油站、加气站、加油加气合建站的统称。2.1.2加油站:具有储油设施,使用加油机为机动车加注汽油、柴油等车用燃油并可提供其他便利性效劳的场所。2.1.3加气站:具有储气设施,使用加气机为机动车加注车用LPG、CNG或LNG等车用燃气并可提供其他便利性效劳的场所。2.1.4加油加气合建站:具有储油〔气〕设施,既能为机动车加注车用燃油,又能加注车用燃气,也可提供其他便利性效劳的场所。2.1.5站房:用于加油加气站管理、经营和提供其他便利性效劳的建筑物。2.1.6加油加气作业区:加油加气站内布置油〔气〕卸车设施、储油〔储气〕设施、加油机、加气机、加〔卸〕气柱、通气管〔放散管〕、可燃液体罐车卸车停车位、车载储气瓶组拖车停车位、LPG〔LNG〕泵、CNG〔LPG〕压缩机等设备的区域。该区域的边界限为设备爆炸危险区域边界限加3m,对柴油设备为设备外缘加3m。2.1.7辅助效劳区:加油加气站用地红线范围内加油加气作业区以外的区域。2.1.8平安拉断阀:在一定外力作用下自动断开,断开后的两节均具有自密封功能的装置。该装置安装在加油机或加气机、加〔卸〕气柱的软管上,是防止软管被拉断而发生泄漏事故的专用保护装置。2.1.9管道组成件:用于连接或装配管道的元件〔包括管子、管件、间门、法兰、垫片、紧固件、接头、耐压软管、过滤器、阻火器等〕。2.1.10工艺设备:设置在加油加气站内的油〔气〕卸车接口、油罐、LPG储罐、LNG储罐、CNG储气瓶〔井〕、加油机、加气机、加〔卸〕气柱、通气管〔放散管〕、车载储气瓶组拖车、LPG泵、LNG泵、CNG压缩机、LPG压缩机等设备的统称。2.1.11电动汽车充电设施:为电动汽车提供充电效劳的相关电气设备,如低压开关柜、直流充电机、直流充电桩、交流充电桩和电池更换装置等。2.1.12卸车点:接卸汽车罐车所载油品、LPG、LNG的固定地点。2.1.13埋地油罐:罐顶低于周围4m范围内的地面,并采用直接覆土或罐池充沙方式埋设在地下的卧式油品储罐。2.1.14加油岛:用于安装加油机的平台。2.1.15汽油设备:为机动车加注汽油而设置的汽油罐〔含其通气管〕、汽油加油机等固定设备。2.1.16柴油设备:为机动车加注柴油而设置的柴油罐〔含其通气管〕、柴油加油机等固定设备。2.1.17卸油油气回收系统:将油罐车向汽油罐卸油时产生的油气密闭回收至油罐车内的系统。2.1.18加油油气回收系统:将给汽油车辆加油时产生的油气密闭回收至埋地汽油罐的系统。2.1.19撬装式加油装置:将地面防火防爆储油罐、加油机、自动灭火装置等设备整体装配于一个撬体的地面加油装置。2.1.20自助加油站〔区〕:具备相应平安防护设施,可由顾客自行完成车辆加注燃油作业的加油站〔区〕。2.1.21LPG加气站:为LPG汽车储气瓶充装车用LPG,并可提供其他便利性效劳的场所。2.1.22埋地LPG罐:罐顶低于周围4m范围内的地面,并采用直接覆土或罐池充沙方式埋设在地下的卧式LPG储罐。2.1.23CNG加气站:CNG常规加气站、CNG加气母站、CNG加气子站的统称。2.1.24CNG常规加气站:从站外天然气管道取气,经过工艺处理并增压后,通过加气机给汽车CNG储气瓶充装车用CNG,并可提供其他便利性效劳的场所。2.1.25CNG加气母站:从站外天然气管道取气,经过工艺处理并增压后,通过加气柱给效劳于CNG加气子站的CNG车载储气瓶组充装CNG,并可提供其他便利性效劳的场所。2.1.26CNG加气子站:用车载储气瓶组拖车运进CNG,通过加气机为汽车CNG储气瓶充装CNG,并可提供其他便利性效劳的场所。2.1.27LNG加气站:具有LNG储存设施,使用LNG加气机为LNG汽车储气瓶充装车用LNG,并可提供其他便利性效劳的场所。2.1.28L-CNG加气站:能将LNG转化为CNG,并为CNG汽车储气瓶充装车用CNG,并可提供其他便利性效劳的场所。2.1.29加气岛:用于安装加气机的平台。2.1.30CNG加〔卸〕气设备:CNG加气机、加气柱、卸气柱的统称。2.1.31加气机:用于向燃气汽车储气瓶充装LPG、CNG或LNG,并带有计量、计价装置的专用设备。2.1.32CNG加〔卸〕气柱:用于向车载储气瓶组充装〔卸出〕CNG,并带有计量装置的专用设备。2.1.33CNG储气井:竖向埋设于地下且井筒与井壁之间采用水泥浆进展全填充封固,并用于储存CNG的管状设施,由井底装置、井筒、内置排液管、井口装置等构成。2.1.34CNG储气瓶组:通过管道将多个CNG储气瓶连接成一个整体的CNG储气装置。2.1.35CNG固定储气设施:安装在固定位置的地上或地下储气瓶〔组〕和储气井的统称。2.1.36CNG储气设施:储气瓶〔组〕、储气井和车载储气瓶组的统称。2.1.37CNG储气设施的总容积:CNG固定储气设施与所有处于满载或作业状态的车载CNG储气瓶〔组〕的几何容积之和。2.1.38埋地LNG储罐:罐顶低于周围4m范围内的地面,并采用直接覆士或罐池充沙方式埋设在地下的卧式LNG储罐。2.1.39地下LNG储罐:罐顶低于周围4m范围内地面标高0.2m,并设置在罐池中的LNG储罐。2.1.40半地下LNG储罐:罐体一半以上安装在周围4m范围内地面以下,并设置在罐池中的LNG储罐。2.1.41防护堤:用于拦蓄LPG、LNG储罐事故时溢出的易燃和可燃液体的构筑物。LNG撬装设备:将LNG储罐、加气机、放散管、泵、气化器等LNG设备全部或局部装配于一个撬体上的设备组合体。3根本规定3.0.1向加油加气站供油供气,可采取罐车运输、车载储气瓶组拖车运输或管道输送的方式。3.0.2加油加气站可与电动汽车充电设施结合建站。加油加气站可按本标准第条的规定结合建站。以下加油加气站不应结合建站:1CNG加气母站与加油站2CNG加气母站与LNG加气站3LPG加气站与CNG加气站4LPG加气站与LNG加气站3.0.3撬装式加油装置可用于政府有关部门答应的企业自用、临时或特定场所。采用撬装式加油装置的加油站,其设计与安装应符合现行行业标准?采用撬装式加油装置的加油站技术标准?SH/T3134和本标准第6.4节的有关规定。[条文说明]撬装式加油装置采取了比埋地油罐更为严格的平安措施,如设置有自动灭火装置、紧急泄压装置、防溢流装置、高温自动断油保护阀、防爆装置等埋地油罐一般不采用的装置,但不合适在普通场合使用。本条规定的"撬装式加油装置可用于政府有关部门答应的企业自用、临时或特定场所","企业自用"是指设在企业的撬装式加油装置不对外界车辆提供加油效劳;"临时或特定场所"是指抢险救灾临时加油、城市建成区以外专项工程施工等场所。3.0.4加油站内乙醇汽油设施的设计,除应符合本标准的规定外,尚应符合现行国家标准?车用乙醇汽油储运设计标准?GB/T50610的有关规定。3.0.5电动汽车充电设施的设计,除应符合本标准的规定外,尚应符合国家现行有关标准的规定。3.0.6CNG加气站、LNG加气站与城镇天然气储配站、LNG气化站的合建站,以及CNG加气站与城镇天然气接收门站的合建站,其设计与施工除应符合本标准的规定外,尚应符合现行国家标准?城镇燃气设计标准?GB50028的有关规定。3.0.7CNG加气站与天然气输气管道场站合建站的设计与施工,除应符合本标准的规定外,尚应符合现行国家标准?石油天然气工程设计防火标准?GB50183等的有关规定。3.0.8加油加气站可经营国家行政答应的非油品业务,站内可设置柴油尾气处理液加注设施。3.0.9加油站的等级划分,应符合表3.0.9的规定。表3.0.9加油站的等级划分级别油罐容积〔m3〕总容积单罐容积一级150<V≤210≤50二级90<V≤150≤50三级V≤90汽油罐≤30,柴油罐≤50注:柴油罐容积可折半计入油罐总容积。3.0.10LPG加气站的等级划分应符合表3.0.10的规定。表3.0.10LPG加气站的等级划分级别LPG罐容积〔m3〕总容积单罐容积一级45<V≤60≤30二级30<V≤45≤30三级V≤30≤303.0.11CNG加气站储气设施的总容积,应根据设计加气汽车数量、每辆汽车加气时间、母站效劳的子站的个数、规模和效劳半径等因素综合确定。在城市建成区内,CNG加气站储气设施的总容积应符合以下规定:1CNG加气母站储气设施的总容积不应超过120m3。2CNG常规加气站储气设施的总容积不应超过30m3。3CNG加气子站内设置有固定储气设施时,站内停放的车载储气瓶组拖车不应多于1辆。固定储气设施采用储气瓶时,其总容积不应超过18m3;固定储气设施采用储气井时,其总容积不应超过24m3。4CNG加气子站内无固定储气设施时,站内停放的车载储气瓶组拖车不应多于2辆。5CNG常规加气站可采用LNG储罐做补充气源,但LNG储罐容积、CNG储气设施的总容积和加气站的等级划分,应符合本标准第3.0.12条的规定。3.0.12LNG加气站、L-CNG加气站、LNG和L-CNG加气合建站的等级划分,应符合表3.0.12的规定。表3.0.12LNG加气站、L-CNG加气站、LNG和L-CNG加气合建站的等级划分级别LNG加气站L-CNG加气站、LNG和L-CNG加气合建站LNG储罐总容积V〔m3〕LNG储罐单罐容积〔m3〕LNG储罐总容积V〔m3〕LNG储罐单罐容积〔m3〕CNG储气设施总容积〔m3〕一级120<V≤180≤60120<V≤180≤60≤12一级--60<V≤120≤60≤24二级60<V≤120≤6060<V≤120≤60≤9二级--V≤60≤60≤18三级V≤60≤60V≤60≤60≤9三级--V≤30≤30≤18注:带“〞的加气站专指CNG常规加气站以LNG储罐做补充气源的建站形式。3.0.12ALNG加气站与CNG常规加气站或CNG加气子站的合建站的等级划分,应符合规定。表3.0.12ALNG加气站与CNG常规加气站或CNG加气子站的合建站的等级划分级别LNG储罐总容积V〔m3〕LNG储罐单罐容积〔m3〕CNG储气设施总容积〔m3〕一级60<V≤120≤60≤24二级V≤60≤60≤18〔24〕三级V≤30≤30≤18〔24〕注:表中括号内数字为CNG储气设施采用储气井的总容积。3.0.13加油与LPG加气合建站的等级划分,应符合表3.0.13的规定。表3.0.13加油与LPG加气合建站的等级划分合建站等级LPG储罐总容积〔m3〕LPG储罐总容积与油品储罐总容积合计〔m3〕一级V≤45120<V≤180二级V≤3060<V≤120三级V≤20≤60注:1柴油罐容积可折半计入油罐总容积。2当油罐总容积大于90m3时,油罐单罐容积不应大于50m3;当油罐总容积小于或等于90m3时,汽油罐单罐容积不应大于30m3,柴油罐单罐容积不应大于50m3。3LPG储罐单罐容积不应大于30m3。3.0.14加油与CNG加气合建站的等级划分,应符合表3.0.14的规定。表3.0.14加油与CNG加气合建站的等级划分级别油品储罐总容积〔m3〕常规CNG加气站储气设施总容积〔m3〕加气子站储气设施〔m3〕一级90<V≤120V≤24固定储气设施总容积≤12〔18〕可停放1辆车载储气瓶组拖车;当无固定储气设施时,可停放2辆车载储气瓶组拖车二级V≤90三级V≤60V≤12固定储气设施总容积≤9〔18〕,可停放1辆车载储气瓶组拖车注:1柴油罐容积可折半计入油罐总容积。2当油罐总容积大于90m3时,油罐单罐容积不应大于50m3;当油罐总容积小于或等于90m3时,汽油罐单罐容积不应大于30m3,柴油罐单罐容积不应大于50m3。3表中括号内数字为CNG储气设施采用储气井的总容积。3.0.15加油与LNG加气、L-CNG加气、LNG/L-CNG加气结合建站的等级划分,应符合表3.0.15的规定。表3.0.15加油与LNG加气、L-CNG加气、LNG/L-CNG加气合建站的等级划分合建站等级LNG储罐总容积〔m3〕LNG储罐总容积与油品储罐总容积合计〔m3〕CNG储气设施总容积〔m3〕一级V≤120150<V≤210≤12二级V≤6090<V≤150≤9三级V≤60≤90≤8注:1柴油罐容积可折半计入油罐总容积。2当油罐总容积大于90m3时,油罐单罐容积不应大于50m3;当油罐总容积小于或等于90m3时,汽油罐单罐容积不应大于30m3,柴油罐单罐容积不应大于50m3。3LNG储罐的单罐容积不应大于60m3。4站址选择4.0.1加油加气站的站址选择,应符合城乡规划、环境保护和防火平安的要求,并应选在交通便利的地方。4.0.2在城市建成区不宜建一级加油站、一级加气站、一级加油加气合建站、CNG加气母站。在城市中心区不应建一级加油站、一级加气站、一级加油加气合建站、CNG加气母站。[条文说明]"城市建成区"和"城市中心区"概念见现行国家标准?城市规划根本术语标准?GB/T50280-98,其中"城市中心区"包括该标准中的"市中心"和"副中心"。该标准对"城市建成区"表述为"城市行政区内实际已经成片开发建立、市政公用设施和公共设施根本具备的地区。";对"市中心"表述为"城市中重要市级公共设施比拟集中,人群流动频繁的公共活动区域";对"副中心"表述为"城市中为分散市中心活动强度的、辅助性的次于市中心的市级公共效劳中心"。4.0.3城市建成区内的加油加气站,宜靠近城市道路,但不宜选在城市干道的穿插路口附近。4.0.4加油站、加油加气合建站的汽油设备与站外建〔构〕筑物的平安间距,不应小于表4.0.4的规定。注:1室外变、配电站指电力系统电压为35kV~500kV,且每台变压器容量在10MV•A以上的室外变、配电站,以及工业企业的变压器总油量大于5t的室外降压变电站。其他规格的室外变、配电站或变压器应按丙类物品消费厂房确定。2表中道路系指机动车道路。油罐、加油机和油罐通气管管口与郊区公路的平安间距应按城市道路确定,高速公路、一级和二级公路应按城市快速路、主干路确定;三级和四级公路应按城市次干路、支路确定。3与重要公共建筑物的主要出入口〔包括铁路、地铁和二级及以上公路的隧道出入口〕尚不应小于50m。4一、二级耐火等级民用建筑物面向加油站一侧的墙为无门窗洞口的实体墙时,油罐、加油机和通气管管口与该民用建筑物的间隔,不应低于本表规定的平安间距的70%,并不得小于6m。表4.0.4汽油设备与站外建〔构〕筑物的平安间距〔m〕站外建〔构〕筑物站内汽油设备埋地油罐加油机、通气管管口一级站二级站三级站无油气回收系统有卸油油气回收系统有卸油和加油油气回收系统无油气回收系统有卸油油气回收系统有卸油和加油油气回收系统无油气回收系统有卸油油气回收系统有卸油和加油油气回收系统无油气回收系统有卸油油气回收系统有卸油和加油油气回收系统重要公共建筑物504035504035504035504035明火地点或散发火花地点30242125201818民用建筑物保护类别一类保护物2520201614161311161311二类保护物2016141613111212三类保护物1613111210871087甲、乙类物品消费厂房、库房和甲、乙类液体储罐2520221818丙、丁、戊类物品消费厂房、库房和丙类液体储罐以及容积不大于50m3的埋地甲、乙类液体储罐1816131115121512室外变配电站252022181818铁路22222222城市道路快速路、主干路108788655次干路、支路8655655555架空通信线1倍杆高,且不应小于5m555架空电力线路无绝缘层1.5倍杆〔塔〕高,1倍杆〔塔〕高,有绝缘层1倍杆〔塔〕高,且不应小于5m0.75倍杆〔塔〕高,且不应小于5m55[条文说明]?建筑设计防火标准?GB50016-2006对"明火地点"和"散发火花地点"定义,本条的"明火或散发火花地点"指的是工业明火或散发火花地点、独立的锅炉房等,不包括民用建筑物内的灶具等明火。加油站、加油加气合建站的柴油设备与站外建〔构〕筑物的平安间距,不应小于表4.0.5的规定。表4.0.5柴油设备与站外建〔构〕筑物的平安间距〔m〕站外建〔构〕筑物站内柴油设备埋地油罐加油机、通气管管口一级站二级站三级站重要公共建筑物25252525明火地点或散发火花地点1010民用建筑物保护类别一类保护物6666二类保护物6666三类保护物6666甲、乙类物品消费厂房、库房和甲、乙类液体储罐1199丙、丁、戊类物品消费厂房、库房和丙类液体储罐,以及容积不大于50m3的埋地甲、乙类液体储罐9999室外变配电站15铁路15151515城市道路快速路、主干路3333次干路、支路3333架空通信线0.75倍杆高,且不应小于5m555架空电力线路无绝缘层0.75倍杆〔塔〕高,0.75倍杆〔塔〕高,有绝缘层0.5倍杆〔塔〕高,且不应小于5m0.5倍杆〔塔〕高,且不应小于5m55注:1室外变、配电站指电力系统电压为35kV~500kV,且每台变压器容量在10MV•A以上的室外变、配电站,以及工业企业的变压器总油量大于5t的室外降压变电站。其他规格的室外变、配电站或变压器应按丙类物品消费厂房确定。2表中道路指机动车道路。油罐、加油机和油罐通气管管口与郊区公路的平安间距应按城市道路确定,高速公路、一级和二级公路应按城市快速路、主干路确定;三级和四级公路应按城市次干路、支路确定。4.0.6LPG加气站、加油加气合建站的LPG储罐与站外建〔构〕筑物的平安间距,不应小于表4.0.6的规定。表4.0.6LPG储罐与站外建〔构〕筑物的平安间距〔m〕站外建〔构〕筑物地上LPG储罐埋地LPG储罐一级站二级站三级站一级站二级站三级站重要公共建筑物100100100100100100明火地点或散发火花地点453833302518民用建筑物保护类别一类保护物二类保护物352822201614三类保护物252218151311甲、乙类物品消费厂房、库房和甲、乙类液体储罐454540252218丙、丁、戊类物品消费厂房、库房和丙类液体储罐,以及容积不大于50m3的埋地甲、乙类液体储罐323228181615室外变配电站454540252218铁路454545222222城市道路快速路、主干路1513111088次干路、支路121110866架空通信线1倍杆高架空电力线路无绝缘层(塔)高(塔)高1倍杆(塔)高有绝缘层1倍杆(塔)高(塔)高注:1室外变、配电站指电力系统电压为35kV~500kV,且每台变压器容量在10MV•A以上的室外变、配电站,以及工业企业的变压器总油量大于5t的室外降压变电站。其他规格的室外变、配电站或变压器应按丙类物品消费厂房确定。2表中道路指机动车道路。油罐、加油机和油罐通气管管口与郊区公路的平安间距应按城市道路确定,高速公路、一级和二级公路应按城市快速路、主干路确定;三级和四级公路应按城市次干路、支路确定。3液化石油气罐与站外一、二、三类保护物地下室的出入口、门窗的间隔,应按本表一、二、三类保护物的平安间距增加50%。4一、二级耐火等级民用建筑物面向加气站一侧的墙为无门窗洞口实体墙时,LPG储罐与该民用建筑物的间隔不应低于本表规定的平安间距的70%。5容量小于或等于10m3的地上LPG储罐整体装配式的加气站,其罐与站外建〔构〕筑物的间隔,不应低于本表三级站的地上罐平安间距的80%。6LPG储罐与站外建筑面积不超过200m2的独立民用建筑物的间隔,不应低于本表三类保护物平安间距的80%,并不应小于三级站的平安间距。4.0.7LPG加气站、加油加气合建站的LPG卸车点、加气机、放散管管口与站外建〔构〕筑物的平安间距,不应小于表4.0.7的规定。表4.0.7LPG卸车点、加气机、放散管管口与站外建〔构〕筑物的平安间距〔m〕站外建〔构〕筑物站内LPG设备LPG卸车点放散管管口加气机重要公共建筑物100100100明火地点或散发火花地点251818民用建筑物保护类别一类保护物二类保护物161414三类保护物131111甲、乙类物品消费厂房、库房和甲、乙类液体储罐222020丙、丁、戊类物品消费厂房、库房和丙类液体储罐以及容积不大于50m3的埋地甲、乙类液体储罐161414室外变配电站222020铁路222222城市道路快速路、主干路886次干路、支路665架空通信线倍杆高站外建〔构〕筑物站内LPG设备LPG卸车点放散管管口加气机架空电力线路无绝缘层1倍杆(塔)高有绝缘层倍杆(塔)高注:1室外变、配电站指电力系统电压为35kV~500kV,且每台变压器容量在10MV•A以上的室外变、配电站,以及工业企业的变压器总油量大于5t的室外降压变电站。其他规格的室外变、配电站或变压器应按丙类物品消费厂房确定。2表中道路指机动车道路。油罐、加油机和油罐通气管管口与郊区公路的平安间距应按城市道路确定,高速公路、一级和二级公路应按城市快速路、主干路确定;三级和四级公路应按城市次干路、支路确定。3LPG卸车点、加气机、放散管管口与站外一、二、三类保护物地下室的出入口、门窗的间隔,应按本表一、二、三类保护物的平安间距增加50%。4一、二级耐火等级民用建筑物面向加气站一侧的墙为无门窗洞口实体墙时,站内LPG设备与该民用建筑物的间隔不应低于本表规定的平安间距的70%。5LPG卸车点、加气机、放散管管口与站外建筑面积不超过200m2独立的民用建筑物的间隔,不应低于本表的三类保护物的平安间距的80%,并不应小于11m。4.0.8CNG加气站和加油加气合建站的压缩天然气工艺设备与站外建〔构〕筑物的平安间距,不应小于表4.0.8的规定。表4.0.8CNG工艺设备与站外建〔构〕筑物的平安间距〔m〕站外建〔构〕筑物站内CNG工艺设备储气瓶集中放散管管口储气井、加〔卸〕气设备、脱硫脱水设备、压缩机〔间〕重要公共建筑物503030明火地点或散发火花地点302520民用建筑物保护类别一类保护物二类保护物202014三类保护物181512甲、乙类物品消费厂房、库房和甲、乙类液体储罐252518站外建〔构〕筑物站内CNG工艺设备储气瓶集中放散管管口储气井、加〔卸〕气设备、脱硫脱水设备、压缩机〔间〕丙、丁、戊类物品消费厂房、库房和丙类液体储罐以及单罐容积不大于50m3的埋地甲、乙类液体储罐181813室外变配电站252518铁路303022城市道路快速路、主干路12106次干路、支路1085架空通信线1倍杆高倍杆高倍杆高架空电力线路无绝缘层倍杆(塔)高倍杆(塔)高1倍杆(塔)高有绝缘层1倍杆(塔)高1倍杆(塔)高注:1室外变、配电站指电力系统电压为35kV~500kV,且每台变压器容量在10MV•A以上的室外变、配电站,以及工业企业的变压器总油量大于5t的室外降压变电站。其他规格的室外变、配电站或变压器应按丙类物品消费厂房确定。2表中道路指机动车道路。油罐、加油机和油罐通气管管口与郊区公路的平安间距应按城市道路确定,高速公路、一级和二级公路应按城市快速路、主干路确定;三级和四级公路应按城市次干路、支路确定。3与重要公共建筑物的主要出入口〔包括铁路、地铁和二级及以上公路的隧道出入口〕尚不应小于50m。4储气瓶拖车固定停车位与站外建〔构〕筑物的防火间距,应按本表储气瓶的平安间距确定。5一、二级耐火等级民用建筑物面向加气站一侧的墙为无门窗洞口实体墙时,站内CNG工艺设备与该民用建筑物的间隔,不应低于本表规定的平安间距的70%。[条文说明]目前脱硫塔一般不进展再生处理,所以脱硫脱水塔平安性比拟可靠,均按储气井的间隔确定是可行的。4.0.9加气站、加油加气合建站的LNG储罐、放散管管口、LNG卸车点、LNG撬装设备与站外建〔构〕筑物的平安间距,不应小于表4.0.9的规定。LNG设备与站外建〔构〕筑物的平安间距〔m〕站外建〔构〕筑物站内LNG设备地上LNG储罐放散管管口、加气机LNG卸车点一级站二级站三级站重要公共建筑物8080805050明火地点或散发火花地点3530252525民用建筑保护物类别一类保护物二类保护物2520161616三类保护物1816141414甲、乙类消费厂房、库房和甲、乙类液体储罐3530252525丙、丁、戊类物品消费厂房、库房和丙类液体储罐,以及单罐容积不大于50m3的埋地甲、乙类液体储罐2522202020室外变配电站4035303030铁路8060505050城市道路快速路、主干路1210888次干路、支路108866架空通信线1倍杆高架空电力线无绝缘层杆(塔)高倍杆(塔)高1倍杆(塔)高有绝缘层1倍杆(塔)高(塔)高注:1室外变、配电站指电力系统电压为35kV~500kV,且每台变压器容量在10MV•A以上的室外变、配电站,以及工业企业的变压器总油量大于5t的室外降压变电站。其他规格的室外变、配电站或变压器应按丙类物品消费厂房确定。2表中道路指机动车道路。油罐、加油机和油罐通气管管口与郊区公路的平安间距应按城市道路确定,高速公路、一级和二级公应路按城市快速路、主干路确定;三级和四级公路应按城市次干路、支路确定。3埋地LNG储罐、地下LNG储罐和半地下LNG储罐与站外建(构)筑物的间隔,分别不应低于本表地上LNG储罐的平安间距的50%、70%和80%,且最小不应小于6m。4一、二级耐火等级民用建筑物面向加气站一侧的墙为无门窗洞口实体墙时,站内LNG设备与该民用建筑物的间隔,不应低于本表规定的平安间距的70%。5LNG储罐、放散管管口、加气机、LNG卸车点与站外建筑面积不超过200m2的独立民用建筑物的间隔,不应低于本表的三类保护物的平安间距的80%。[条文说明]以三级站1台60m3LNG储罐发生全泄漏为例,泄漏天然气量最大值为32400m3,在静风中成倒圆锥体扩散,与空气构成爆炸危险的体积648000m3〔按爆炸浓度上限值5%计算〕,发生爆燃的影响范围在60m以内。4.0.10本标准表4.0.4~表4.0.9中,设备或建〔构〕筑物的计算间距起止点应符合本标准附录A的规定。4.0.11本标准表4.0.4~表4.0.9中,重要公共建筑物及民用建筑物保护类别划分应符合本标准附录B的规定。4.0.12本标准表4.0.4~表4.0.9中,“明火地点〞和“散发火花地点〞的定义和“甲、乙、丙、丁、戊类物品〞及“甲、乙、丙类液体〞划分应符合现行国家标准?建筑设计防火标准?GB50016的有关规定。4.0.13架空电力线路不应跨越加油加气站的加油加气作业区。架空通信线路不应跨越加气站的加气作业区。4.0.14CNG加气站的橇装设备与站外建〔构〕筑物的平安间距,应按本标准表4.0.8的规定确定。LNG加气站的橇装设备与站外建〔构〕筑物的平安间距,应按本标准表4.0.9的规定确定。5站内平面布置5.0.1车辆入口和出口应分开设置。5.0.2站区内停车位和道路应符合以下规定:1站内车道或停车位宽度应按车辆类型确定。CNG加气母站内单车道或单车停车位宽度,不应小于4.5m,双车道或双车停车位宽度不应小于9m;其他类型加油加气站的车道或停车位,单车道或单车停车位宽度不应小于4m,双车道或双车停车位不应小于6m。2站内的道路转弯半径应按行驶车型确定,且不宜小于9m。3站内停车位应为平坡,道路坡度不应大于8%,且宜坡向站外。4加油加气作业区内的停车位和道路路面不应采用沥青路面。[条文说明]3汽车槽车卸车停车位按平坡设计,主要考虑尽量防止溜车。4站内停车场和道路路面采用沥青路面,容易受到泄露油品的侵蚀,沥青层易于破坏,此外,发生火灾事故时沥青将发生熔融而影响车辆辙离和消防工作正常进展,故规定不应采用沥青路面。5.0.3加油加气作业区与辅助效劳区之间应有界限标识。5.0.4在加油加气合建站内,宜将柴油罐布置在LPG储罐或CNG储气瓶〔组〕、LNG储罐与汽油罐之间。5.0.5加油加气作业区内,不得有"明火地点"或"散发火花地点"。5.0.6柴油尾气处理液加注设施的布置,应符合以下规定:1不符合防爆要求的设备,应布置在爆炸危险区域之外,且与爆炸危险区域边界限的间隔不应小于3m。2符合防爆要求的设备,在进展平面布置时可按加油机对待。5.0.7电动汽车充电设施应布置在辅助效劳区内。5.0.8加油加气站的变配电间或室外变压器应布置在爆炸危险区域之外,且与爆炸危险区域边界限的间隔不应小于3m。变配电间的起算点应为门窗等洞口。5.0.9站房可布置在加油加气作业区内,但应符合本标准第12.2.10条的规定。5.0.10加油加气站内设置的经营性餐饮、汽车效劳等非站房所属建筑物或设施,不应布置在加油加气作业区内,其与站内可燃液体或可燃气体设备的防火间距,应符合本标准第4.0.4条至第4.0.9条有关三类保护物的规定。经营性餐饮、汽车效劳等设施内设置明火设备时,那么应视为"明火地点"或"散发火花地点"。其中,对加油站内设置的燃煤设备不得按设置有油气回收系统折减间隔。[条文说明]本条为强迫性条文。根据商务部有关文件的精神,加油加气站内可以经营食品、餐饮、汽车洗车及保养、小商品等。对独立设置的经营性餐饮、汽车效劳等设施要求按站外建筑物对待,可以满足加油加气作业区的平安需求。"独立设置的经营性餐饮、汽车效劳等设施"系指在站房〔包括便利店〕之外设置的餐饮效劳、汽车洗车及保养等建筑物或房间。"对加油站内设置的燃煤设备不得按设置有油气回收系统折减间隔"的规定,仅适用于在加油站内设置有燃煤设备的情况。5.0.11加油加气站内的爆炸危险区域,不应超出站区围墙和可用地界限。5.0.12加油加气站的工艺设备与站外建〔构〕筑物之间,宜设置高度不低于2.2m的不燃烧体实体围墙。当加油加气站的工艺设备与站外建〔构〕筑物之间的间隔大于表4.0.4~表4.0.9中平安间距的1.5倍,且大于25m时,可设置非实体围墙。面向车辆人口和出口道路的一侧可设非实体围墙或不设围墙。[条文说明]加油加气站的工艺设备与站外建〔构〕筑物之间的间隔小于或等于25m以及小于或等于表4.0.4~表4.0.9中的防火间隔的1.5倍时,相邻一侧应设置高度不小于2.2m的非燃烧实体围墙,可隔绝一般火种及制止无关人员进入,以保障站内平安。加油加气站的工艺设施与站外建〔构〕筑物之间的间隔大于表4.0.4~表4.0.9中的防火间隔的1.5倍,旦大于25m时,平安性要好得多,相邻一侧应设置隔离墙,主要是制止无关人员进入,隔离墙为非实体围墙即可。加油加气站面向进、出口的一侧,可建非实体围墙,主要是为了进、出站内的车辆视野开阔,行车平安,方便操作人员对加油、加气车辆进展管理,同时,在城市建站还能满足城市景观美化的要求。5.0.13加油加气站内设施之间的防火间隔,不应小于表5.0.13-1和表5.0.13-2的规定。[条文说明]本条为强迫性条文。根据加油加气站内各设施的特点和附录C所划分的爆炸危险区域规定了各设施间的防火间隔。分述如下:4〕液化石油气储罐与消防泵房及消防水池取水口的间隔主要是参照现行国家标准?城镇燃气设计标准?GB50028-2006确定的。5)1台小于或等于10m3的地上LPG储罐整体装配式加气站,具有投资省、占地小、使用方便等特点,目前在日本使用较多。由于采用整体装配,系统简单,事故危险性小,为便于采用,本表规定其相关防火间间隔可按本表中三级站的地上储罐减少20%。6LPG卸车点〔车载卸车泵〕与站内道路之间的防火间隔。规定两者之间的防火间隔不小于2m,主要是考虑减少站内行驶车辆对卸车点〔车载卸车泵〕的干扰。5.0.14本标准表5.0.13-1和表5.0.13-2中,CNG储气设施、油品卸车点、LPG泵〔房〕、LPG压缩机〔间〕、天然气压缩机〔间〕、天然气调压器〔间〕、天然气脱硫和脱水设备、加油机、LPG加气机、CNG加卸气设施、LNG卸车点、LNG潜液泵罐、LNG柱塞泵、地下泵室入口、LNG加气机、LNG气化器与站区围墙的防火间距还应符合本标准第5.0.11条的规定,设备或建〔构〕筑物的计算间距起止点应符合本标准附录A的规定。[条文说明]本标准表5.0.13-1和表5.0.13-2中,CNG储气设施、油品卸车点、LPG泵〔房〕、LPG压缩机〔间〕、天然气压缩机〔间〕、天然气调压器〔间〕、天然气脱硫和脱水设备、加油机、LPG加气机、CNG加卸气设施、LNG卸车点、LNG潜液泵罐、LNG柱塞泵、地下泵室入口、LNG加气机、LNG气化器与站区围墙的最小防火间距小于附录C规定的爆炸危险区域的,需要采取措施〔如有的设备可以布置在室内,设备间靠近围墙的墙采用无门窗洞口的实体墙;加高围墙至不小于爆炸危险区域的高度〕,保证爆炸危险区域不超出围墙。5.0.15加油加气站内爆炸危险区域的等级和范围划分,应符合本标准附录C的规定。站内设施的防火间距(m)设施名称汽油罐柴油罐汽油通气管管口柴油通气管管口LPG储罐CNG储气设施CNG集中放散管管口油品卸车点LPG卸车点LPG泵(房)、压缩机(间)天然气压缩机(间)天然气调压器(间)天然气脱硫和脱水设备加油机LPG加气机CNG加气机、加气柱和卸气柱站房消防泵房和消防水池取水口自用燃煤锅炉房和燃煤厨房自用有燃气(油)设备的房间站区围墙地上罐埋地罐一级站二级站三级站一级站二级站三级站汽油罐——×××64366—55665—4441083柴油罐——×××43344—44—33371362汽油通气管管口————×××86686386665—8841083柴油通气管管口————×××6446426444—6671362LPG储罐地上罐一级站××××D×××××1212/1012/10×××12/1012/10×12/1040/304518/146二级站××××D×××××1010/810/8×××10/810/8×10/830/203816/125三级站××××D×××××88/68/6×××8/68/6×830/203316/125埋地罐一级站64862××556×××88×82030104二级站43642××335×××66×6152583三级站33642××334×××44×6121883CNG储气设施6486××××××1.5(1)—6××———6×—5625143CNG集中放散管管口6464××××××——6××———6×—5615143油品卸车点——321210853366—44665—44510158—LPG卸车点58612/1010/88/6533××4—5×××65×6825123LPG泵(房)、压缩机(间)56412/1010/88/6654××45—×××44×6825122天然气压缩机(间)6464××××××——6××———4×—5825122天然气调压器(间)6464××××××——6××———6×—5825122天然气脱硫和脱水设备55××××××——5××———5×—5152512—加油机————12/1010/88/686466—64465—445615(10)8(6)—LPG加气机438612/1010/88/6864××4544654—×61812—CNG加气机、加气柱和卸气柱4386××××××——4××———4×—561812—站房43412/110/888665556655555—————0消防泵房和消防水池取水口10710740/3030/2030/2020151210888815666——12——自用燃煤锅炉房和燃煤厨房1313453833302518251515252525252515(10)1818—12———自用有燃气(油)设备的房间868618/1416/1216/1210881414812121212128(6)1212—————站区围墙323265543333—3222—————————注:1分子为LPG储罐无固定喷淋装置的间隔,分母为LPG储罐设有固定喷淋装置的间隔。D为LPG地上罐相邻较大罐的直径。2括号内数值为储气井与储气井、柴油加油机与自用有燃煤或燃气〔油〕设备的房间的间隔。3橇装式加油装置的油罐与站内设施之间的防火间距应按本表汽油罐、柴油罐增加30%。4当卸油采用油气回收系统时,汽油通气管管口与站区围墙的间隔不应小于2.0m。5LPG储罐放散管管口与LPG储罐间隔不限,与站内其他设施的防火间距可按相应级别的LPG埋地储罐确定。6LPG泵和压缩机、天然气压缩机、调压器和天然气脱硫和脱水设备露天布置或布置在开敞的建筑物内时,起算点应为设备外缘;LPG泵和压缩机、天然气压缩机、天然气调压器设置在非开敞的室内时,起算点应为该类设备所在建筑物的门窗等洞口。7容量小于或等于10m3的地上LPG储罐的整体装配式加气站,其储罐与站内其他设施的防火间距,不应低于本表三级站的地上储罐防火间距的80%。8CNG加气站的橇装设备与站内其他设施的防火间距,应按本表相应设备的防火间距确定。9站房、有燃煤或燃气〔油〕等明火设备的房间的起算点应为门窗等洞口。站房内设置有变配电间时,变配电间的布置应符合本标准第5.0.8条的规定。10表中一、二、三级站包括LPG加气站、加油站与LPG加气合建站。11表中“—〞表示无防火间距要求,“×〞表示该类设施不应合建。站内设施的防火间距(m)设施名称汽油罐、柴油罐油罐通气管管口LNG储罐CNG储气设施天然气放散管管口油品卸车点LNG卸车点天然气压缩机〔间〕天然气调压器〔间〕天然气脱硫、脱水装置加油机CNG加气机LNG加气机LNG潜液泵池LNG柱塞泵LNG高压气化器站房消防泵房和消防水池取水口自用燃煤锅炉房和燃煤厨房有燃气〔油〕设备的房间站区围墙一级站二级站三级站CNG系统LNG系统汽油罐、柴油罐151210664665油罐通气管管口12108868888513LNG储罐一级站1512265—125666888—26102035156二级站1210244—103444864—2481530125三级站108244—82444642—2361525124CNG储气设施864436666325天然气放散管管口CNG系统544——4644—15LNG系统66———3——63—3468————81215123油品卸车点1210866666515LNG卸车点686326436—33—66——2461525122天然气压缩机〔间〕644—3—666625天然气调压器〔间〕64433666625天然气脱硫、脱水装置64443666625加油机88666266615〔10〕CNG加气机86486266518LNG加气机4884266—6—66622—265615188—LNG潜液泵池68———64—6—666662—256152582LNG柱塞泵6822264—626666662—26152582LNG高压气化器556433——5466665552—8152582站房1086866668—消防泵房和消防水池取水口20151512151515151512自用燃煤锅炉房和燃煤厨房13353025251515152525252515(10)1818252525—12———有燃气〔油〕设备的房间15121212128888—站区围墙65432—222—注:1站房、有燃气〔油〕等明火设备的房间的起算点应为门窗等洞口。2表中一、二、三级站包括LPG加气站、加油站与LPG加气合建站。3表中“—〞表示无防火间距要求。4“〞表示应符合表5.0.13-1的规定。6加油工艺及设施6.1油罐6.1.1除橇装式加油装置所配置的防火防爆油罐除外,加油站的汽油罐和柴油罐应埋地设置,严禁设在室内或地下室内。6.1.2汽车加油站的储油罐,应采用卧式油罐。6.1.3埋地油罐需要采用双层油罐时,可采用双层钢制油罐、双层玻璃纤维增强塑料油罐、内钢外玻璃纤维增强塑料双层油罐。既有加油站的埋地单层钢制油罐改造为双层油罐时,可采用玻璃纤维增强塑料等满足强度和防渗要求的材料进展衬里改造。[条文说明]双层油罐是目前国外加油站防止地下油罐渗〔泄〕漏普遍采取的一种措施。其过渡历程与趋势为:单层罐——双层钢罐〔也称SS地下储罐〕——内钢外玻璃纤维增强塑料〔FRP〕双层罐〔也称SF地下储罐〕——双层玻璃纤维增强塑料〔FRP〕油罐〔也称FF地下储罐〕。双层油罐由于其有两层罐壁,在防止油罐出现渗〔泄〕漏方面具有双保险作用,再加上国外标准在制造上要求对两层罐壁间隙施行在线监测和人工检测,无论是内层罐发生渗漏还是外层罐发生渗漏,都能在贯穿间隙内被发现,从而可有效地防止渗漏油品进入环境,污染土壤和地下水。内钢外玻璃纤维增强塑料双层油罐,是在单层钢制油罐的根底上外附一层玻璃纤维增强塑料〔即:玻璃钢〕防渗外套,构成双层罐。这种罐除具有双层罐的共同特点外,还由于其外层玻璃纤维增强塑料罐体抗土壤和化学腐蚀方面远远优于钢制油罐,故其使用寿命比直接接触土壤的钢罐要长。双层玻璃纤维增强塑料油罐,其内层和外层均属玻璃纤维增强塑料罐体,在抗内、外腐蚀方面都优于带有金属罐体的油罐。因此,这种罐可能会成为今后各国在加油站地下油罐的主推产品。6.1.4单层钢制油罐、双层钢制油罐和内钢外玻璃纤维增强塑料双层油罐的内层罐的罐体构造设计,可按现行行业标准?钢制常压储罐第一局部:储存对水有污染的易燃和不易燃液体的埋地卧式圆筒形单层和双层储罐?AQ3020的有关规定执行,并应符合以下规定:1钢制油罐的罐体和封头所用钢板的公称厚度,不应小于表6.1.4的规定。表6.1.4钢制油罐的罐体和封头所用钢板的公称厚度〔mm〕油罐公称直径〔mm〕单层油罐、双层油罐内层罐罐体和封头公称厚度双层钢制油罐外层罐罐体和封头公称厚度罐体封头罐体封头800~160056451601~250067562501~300078562钢制油罐的设计内压不应低于0.08MPa。6.1.5双层玻璃纤维增强塑料油罐的内、外层壁厚,以及内钢外玻璃纤维增强塑料双层油罐的外层壁厚,均不应小于4mm。6.1.6与罐内油品直接接触的玻璃纤维增强塑料等非金属层,应满足消除油品静电荷的要求,其外表电阻率应小于109欧姆;当外表电阻率无法满足小于109欧姆的要求时,应在罐内安装可以消除油品静电电荷的物体。消除油品静电电荷的物体可为浸入油品中的钢板,也可为钢制的进油立管、出油管等金属物,其外表积之和不应小于式〔6.1.6〕的计算值。安装在罐内的静电消除物体应接地,其接地电阻应符合本标准第11.2节的有关规定:A=0.04Vt〔6.1.6〕式中:A浸入油品中的金属物外表积之和〔m2〕;Vt一一储罐容积〔m3〕。6.1.6A安装在罐内的静电消除物应接地,其接地电阻应符合本标准有关规定。6.1.7双层油罐内壁与外壁之间应有满足渗漏检测要求的贯穿间隙。6.1.8双层钢制油罐、内钢外玻璃纤维增强塑料双层油罐和玻璃纤维增强塑料等非金属防渗衬里的双层油罐,应设渗漏检测立管,并应符合以下规定:1检测立管应采用钢管,直径宜为80mm,壁厚不宜小于4mm。2检测立管应位于油罐顶部的纵向中心线上。3检测立管的底部管口应与油罐内、外壁间隙相连通,顶部管口应装防尘盖。4检测立管应满足人工检测和在线监测的要求,并应保证油罐内、外壁任何部位出现渗漏均能被发现。[条文说明]设置渗漏检测立管及对其直径的要求,是为了满足人工检测和设置液体检测器检测;要求检测立管的底部管口与油罐内、外壁间隙相连通,是为了可以尽早的发现渗漏。检测立管的位置最好置于人孔井内,以便于在线监测仪表共用一个井。双层玻璃纤维增强塑料罐未作此要求,是因为其不管是罐体耐腐蚀性方面还是罐体构造上,都适宜于采用液体检测法对其双层之间的间隙进展渗漏检测。这种方法既能施行在线监测,又便于人工直接观测。6.1.9油罐应采用钢制人孔盖。6.1.10油罐设在非车行道下面时,罐顶的覆土厚度不应小于0.5m;设在车行道下面时,罐顶低于混凝土路面不宜小于0.9m。钢制油罐的周围应回填中性沙或细土,其厚度不应小于0.3m;外层为玻璃纤维增强塑料材料的油罐,其回填料应符合产品说明书的要求。6.1.11当埋地油罐受地下水或雨水作用有上浮的可能时,应采取防止油罐上浮的措施。6.1.12埋地油罐的人孔应设操作井。设在行车道下面的人孔井应采用加油站车行道下专用的密闭井盖和井座。6.1.13油罐应采取卸油时的防满溢措施。油料到达油罐容量90%时,应能触动高液位报警装置;油料到达油罐容量95%时,应能自动停顿油料继续进罐。高液位报警装置应位于工作人员便于觉察的地点。[条文说明]高液位报警装置指设置在卸油场地附近的声光报警器,用于提醒卸油人员,其罐内探头可以是专用探头〔如音叉探头〕,也可以由液位监测系统设定,油罐容量到达90%的液位时触动声光报警器。"油料到达油罐容量95%时,自动停顿油料继续进罐"是防止油罐溢油,目前采用较多的是一种机械装置——防溢流阀,安装在卸油管中,到达设定液位防溢流阀自动关闭,阻止油品继续进罐。6.1.14设有油气回收系统的加油加气站,其站内油罐应设带有高液位报警功能的液位监测系统。单层油罐的液位监测系统尚应具备渗漏检测功能,其渗漏检测分辨率不宜大于0.8L/h。[条文说明]为保证油气回收效果,设有油气回收系统的加油站,汽油罐均需处于密闭状态,平时管理和卸油时均不能翻开量油孔,否那么会破坏系统的密闭性,因此必须借助液位检测系统来掌握罐内油品的多少。出于全站信息化管理的角度和满足环保要求,只汽油罐设置液位监测系统,显然不太协调,因此也要求柴油罐设置。6.1.15与土壤接触的钢制油罐外外表,其防腐设计应符合现行行业标准?石油化工设备和管道涂料防腐蚀技术标准?SH3022的有关规定,且防腐等级不应低于加强级。6.2.1加油机不得设置在室内。6.2.2加油枪应采用自封式加油枪,汽油加油枪的流量不应大于50L/min。6.2.3加油软管上宜设平安拉断阀。[条文说明]根据现行国家标准?燃油加油站防爆平安技术第2局部:加油机用平安拉断阀构造和性能的平安要求?GB22380.2-2021的规定,平安拉断阀的别离拉力应为800N~1500N。6.2.4以正压〔潜油泵〕供油的加油机,其底部的供油管道上应设剪切阀,当加油机被撞或起火时,剪切阀应能自动关闭。[条文说明]剪切阀是加油机以正压〔如潜油泵〕供油的可靠油路保护装置,安装在加油机底部与供油立管的连接处。此阀作用有二:一是加油机被意外撞击时,剪切阀的剪切环处会首先发生断裂,阀芯自动关闭,防止液体连续泄漏而导致发生火灾事故或污染环境;二是加油机一旦遇到着火事故时,剪切阀附近到达一定温度时,阀芯也会自动关闭,切断油路,防止引起严重的火灾事故。有关剪切阀的详细性能要求,详见现行国家标准?燃油加油站防爆平安技术第3局部:剪切阀构造和性能的平安要求?GB22380.3。6.2.5采用一机多油品的加油机时,加油机上的放枪位应有各油品的文字标识,加油枪应有颜色标识。6.2.6位于加油岛端部的加油机附近应设防撞柱〔栏〕,其高度不应小于0.5m。6.3.1油罐车卸油必须采用密闭卸油方式。[条文说明]本条为强迫性条文。以前采用敞口式卸油〔即将卸油胶管插入量油孔内〕的加油站,油气从卸油口排出,有些油气中还夹带有油珠油雾,极不平安,屡次发生着火事故。所以,本条规定必须采用密闭卸油方式非常必要。其含义包括加油站的油罐必须设置专用进油管道,采用快速接头连接进展卸油,防止油气在卸油口沿地面排放。严禁采用敞口卸油方式。6.3.2每个油罐应各自设置卸油管道和卸油接口。各卸油接口及油气回收接口,应有明显的标识。6.3.3卸油接口应装设快速接头及密封盖。6.3.4加油站采用卸油油气回收系统时,其设计应符合以下规定:1汽油罐车向站内油罐卸油应采用平衡式密闭油气回收系统。2各汽油罐可共用一根卸油油气回收主管,回收主管的公称直径不宜小于80mm。3卸油油气回收管道的接口宜采用自闭式快速接头。采用非自闭式快速接头时,应在靠近快速接头的连接收道上装设阀门。[条文说明]所谓平衡式密闭油气回收系统,是指系统在密闭的状态下,油罐车向地下油罐卸油的同时,使地下油罐排出的油气直接通过管道〔即卸油油气回收管道〕收回到油罐车内的系统,而不需外加任何动力。6.3.5加油站宜采用油罐装设潜油泵的一泵供多机〔枪〕的加油工艺。采用自吸式加油机时,每台加油机应按加油品种单独设置进油管和罐内底阀。[条文说明]采用油罐装设潜油泵的加油工艺,与采用自吸式加油机相比,其最大特点是:油罐正压出油、技术先进、加油噪音低、工艺简单,一般不受罐位较低和管道较长等条件的限制。6.3.6加油站采用加油油气回收系统时,其设计应符合以下规定:1应采用真空辅助式油气回收系统。2汽油加油机与油罐之间应设油气回收管道,多台汽油加油机可共用1根油气回收主管,油气回收主管的公称直径不应小于50mm。3加油油气回收系统应采取防止油气反向流至加油枪的措施。4加油机应具备回收油气功能,其气液比宜设定为1.0~1.2。5在加油机底部与油气回收立管的连接处,应安装一个用于检测液阻和系统密闭性的丝接三通,其旁通短管上应设公称直径为25mm的球阀及丝堵。[条文说明]加油油气回收在国外也通称为"二次回收"或"二阶段回收"。1所谓真空辅助式油气回收系统,是指在加油油气系统回收系统的主管上增设油气回收泵或在每台加油机内分别增设油气回收泵而组成的系统。在主管上增设油气回收泵的,通常称为"集中式"加油油气系统回收系统;在每台加油机内分别增设油气回收泵〔一般一泵对一枪〕的,通常称为"分散式"加油油气系统回收系统。增设油气回收泵的主要目的是为了克制油气自加油枪至油罐的阻力,并使油枪回气口形成负压,使加油时油箱口呼出的油气抽回到油罐内。3防止油气反向流的措施一般采用在油气回收泵的出口管上安装一个专用的气体单向阀,用于防止罐内空间压力过高时保护回收泵或不使加油枪在油箱口处增加排放。5设置检测三通是为了方便检测整体油气回收系统的密闭性和加油机至油罐的油气回收管道内的气体流通阻力是否符合规定的限值。系统不严密会使油气外泄;加油过程中产生的油气通过埋地油气回收管道至油罐时,会在管道内形成冷凝液,假如冷凝液在管道中聚集就会使返回到油罐的气体受阻〔即液阻〕,轻者影响回收效果,重者会导致系统失去作用。因此,这两个指标是衡量加油油气回收系统是否正常的指标。检测三通安装如图1所示。6.3.7油罐的接合管设置应符合以下规定:1接合管应为金属材质。2接合管应设在油罐的顶部,其中进油接合管、出油接合管或潜油泵安装口,应设在人孔盖上。3进油管应伸至罐内距罐底50mm~100mm处。进油立管的底端应为450斜管口或T形管口。进油管管壁上不得有与油罐气相空间相通的开口。4罐内潜油泵的入油口或通往自吸式加油机管道的罐内底阀,应高于罐底150mm~200mm。5油罐的量油孔应设带锁的量油帽。量油孔下部的接合管宜向下伸至罐内距罐底200mm处,并应有检尺时使接合管内液位与罐内液位相一致的技术措施。6油罐人孔井内的管道及设备,应保证油罐人孔盖的可拆装性。7人孔盖上的接合管与引出井外管道的连接,宜采用金属软管过渡连接〔包括潜油泵出油管〕。6.3.8汽油罐与柴油罐的通气管应分开设置。通气管管口高出地面的高度不应小于4m。沿建〔构〕筑物的墙〔柱〕向上敷设的通气管,其管口应高出建筑物的顶面1.5m及以上。通气管管口应设置阻火器。[条文说明]对于同类油品〔如:汽油90#、93#、97#〕储罐的通气管,本条隐含着允许互相连通,共用一根通气立管的意思,可使同类油品储罐气路系统的工艺变得简单化,即使出现窜油问题,也不至于油品不能应用。但在设计上应考虑便于以后各罐在洗罐和检修时气路管道的拆装与封堵问题。6.3.9通气管的公称直径不应小于50mm。6.3.10当加油站采用油气回收系统时,汽油罐的通气管管口除应装设阻火器外,尚应装设呼吸阀。呼吸阀的工作正压宜为2kPa~3kPa,工作负压宜为1.5kPa~2kPa。6.3.11加油站工艺管道的选用,应符合以下规定:1油罐通气管道和露出地面的管道,应采用符合现行国家标准?输送流体用无缝钢管?GB/T8163的无缝钢管。2其他管道应采用输送流体用无缝钢管或适于输送油品的热塑性塑料管道。所采用的热塑性塑料管道应有质量证明文件。非烃类车用燃料不得采用不导静电的热塑性塑料管道。3无缝钢管的公称壁厚不应小于4mm,埋地钢管的连接应采用焊接。4热塑性塑料管道的主体构造层应为无孔隙聚乙烯材料,壁厚不应小于4mm。埋地局部的热塑性塑料管道应采用配套的专用连接收件电熔连接。5导静电热塑性塑料管道导静电衬层的体电阻率应小于10810Ω。6不导静电热塑性塑料管道主体构造层的介电击穿强度应大于100kV。7柴油尾气处理液加注设备的管道,应采用奥氏体不锈钢管道或能满足输送柴油尾气处理液的其他管道。[条文说明]局部款说明如下:2本款的"非烃类车用燃料"不包括车用乙醇汽油。7本款是针对我国柴油公交车、重型车尾气排放施行国Ⅳ标准〔国家机动车第四阶段排放标准〕,采用SCR〔选择性催化复原〕技术,需要在加油站增设尾气处理液加注设备而提出的。尾气处理液是指尿素溶液〔Adblue〕SCR技术是在现有柴油车应用国Ⅲ〔欧Ⅲ〕柴油的根底上,通过发动机内优化燃烧降低颗粒物后,在排气管内喷入尿素溶液作为复原剂而降低氮氧化物〔NOx〕,使氮氧化物转换成纯洁的氮气和水蒸气,而满足环保排放要求的一种技术。柴油车尿素溶液的耗量约为燃油耗量的4%~5%。使用SCR技术还可以使尾气排放提升到欧Ⅴ要求。由于尿素溶液对碳钢具有一定的腐蚀性,不适于用碳素钢管输送,故应采用奥氏体不锈钢等适于输送要求的管道。6.3.12油罐车卸油时用的卸油连通软管、油气回收连通软管,应采用导静电耐油软管,其体电阻率应小于108Ω.m,外表电阻率应小于1010Ω,或采用内附金属丝〔网〕的橡胶软管。6.3.13加油站内的工艺管道除必须露出地面的以外,均应埋地敷设。当采用管沟敷设时,管沟必须用中性沙子或细土填满、填实。6.3.14卸油管道、卸油油气回收管道、加油油气回收管道和油罐通气管横管,应坡向埋地油罐。卸油管道的坡度不应小于2‰,卸油油气回收管道、加油油气回收管道和油罐通气管横管的坡度,不应小于1%。6.3.15受地形限制,加油油气回收管道坡向油罐的坡度无法满足本标准第6.3.14条的要求时,可在管道靠近油罐的位置设置集液器,且管道坡向集液器的坡度不应小于1%。6.3.16埋地工艺管道的埋设深度不得小于0.4m。敷设在混凝土场地或道路下面的管道,管顶低于混凝士层下外表不得小于0.2m。管道周围应回填不小于100mm厚的中性沙子或细土。6.3.17工艺管道不应穿过或跨越站房等与其无直接关系的建〔构〕筑物;与管沟、电缆沟和排水沟相穿插时,应采取相应的防护措施。6.3.18不导静电热塑性塑料管道的设计和安装,除应符合本标准第6.3.1条至第6.3.17条的有关规定外,尚应符合以下规定:1管道内油品的流速应小于2.8m/s。2管道在人孔井内、加油机底槽和卸油口等处未完全埋地的局部,应在满足管道连接要求的前提下,采用最短的安装长度和最少的接头。6.3.19埋地钢质管道外外表的防腐设计,应符合现行国家标准?钢质管道外腐蚀控制标准?GB/T21447的有关规定。6.4.1撬装式加油装置的油罐内应安装防爆装置。防爆装置采用阻隔防爆装置时,阻隔防爆装置的选用和安装,应按现行行业标准?阻隔防爆撬装式汽车加油〔气〕装置技术要求?AQ3002的有关规定执行。6.4.2撬装式加油装置应采用双层钢制油罐。6.4.3撬装式加油装置的汽油设备应采用卸油和加油油气回收系统。6.4.4双壁油罐应采用检测仪器或其他设施对内罐与外罐之间的空间进展渗漏监测,并应保证内罐与外罐任何部位出现渗漏时均能被发现。6.4.5撬装式加油装置的汽油罐应设防晒罩棚或采取隔热措施。围堰或漏油搜集池,防护围堰或漏油搜集池的有效容量不应小于储罐总容量的50%。防护围堰或漏油搜集池应采用不燃烧实体材料建造,且不应渗漏。6.5.1加油站应按国家有关环境保护标准或政府有关环境保护法规、法令的要求,采取防止油品渗漏的措施。6.5.2采取防止油品渗漏保护措施的加油站,其埋地油罐应采用以下之一的防渗方式:1单层油罐设置防渗罐池;2采用双层油罐。6.5.3防渗罐池的设计应符合以下规定:1防渗罐池应采用防渗钢筋混凝土整体浇筑,并应符合现行国家标准?地下工程防水技术标准?GB50108的有关规定。2防渗罐池应根据油罐的数量设置隔池。一个隔池内的油罐不应多于两座。3防渗罐池的池壁顶应高于池内罐顶标高,池底宜低于罐底设计标高200mm,墙面与罐壁之间的间距不应小于500mm。4防渗罐池的内外表应衬玻璃钢或其他材料防渗层。5防渗罐池内的空间,应采用中性沙回填。6防渗罐池的上部,应采取防止雨水、地表水和外部泄漏油品渗入池内的措施。6.5.4防渗罐池的各隔池内应设检测立管,检测立管的设置应符合以下规定:1检测立管应采用耐油、耐腐蚀的管材制作,直径宜为100mm,壁厚不应小于4mm。2检测立管的下端应置于防渗罐池的最低处,上部管口应高出罐区设计地面200mm〔油罐设置在车道下的除外〕。3检测立管与池内罐顶标高以下范围应为过滤管段。过滤管段应能允许池内任何层面的渗漏液体〔油或水〕进入检测管,并应能阻止泥沙侵入。4检测立管周围应回填粒径为10mm~30mm的砾石。5检测口应有防止雨水、油污、杂物侵入的保护盖和标识。[条文说明]设置检测立管的目的是为了检测或监测防渗罐池内的油罐是否出现渗漏。6.5.5装有潜油泵的油罐人孔操作井、卸油口井、加油机底槽等可能发生油品泄漏的部位,也应采取相应的防渗措施。6.5.6采取防渗漏措施的加油站,其埋地加油管道应采用双层管道。双层管道的设计,应符合以下规定:1双层管道的内层管应符合本标准第6.3节的有关规定。2采用双层非金属管道时,外层管应满足耐油、耐腐蚀、耐老化和系统试验压力的要求。3采用双层钢质管道时,外层管的壁厚不应小于5mm。4双层管道系统的内层管与外层管之间的缝隙应贯穿。5双层管道系统的最低点应设检漏点。6双层管道坡向检漏点的坡度,不应小于5‰,并应保证内层管和外层管任何部位出现渗漏均能在检漏点处被发现。7管道系统的渗漏检测宜采用在线监测系统。6.5.7双层油罐、防渗罐池的渗漏检测宜采用在线监测系统。采用液体传感器监测时,传感器的检测精度不应大于3.5mm。6.5.8既有加油站油罐和管道需要更新改造时,应符合本标准第6.5.1条~第6.5.7条的规定。6.6自助加油站〔区〕6.6.1自助加油站〔区〕应明显标示加油车辆引导线,并应在加油站车辆入口和加油岛处设置醒目的"自助"标识。6.6.2在加油岛和加油机附近的明显位置,应标示油品类别、标号以及平安警示。6.6.3不宜在同一加油车位上同时设置汽油、柴油两种加油功能。6.6.4自助加油机除应符合本标准第6.2节的规定外,尚应符合以下规定:1应设置消除人体静电装置。2应标示自助加油操作说明。3应具备音频提示系统,在提起加油枪后可提示油品品种、标号并进展操作指导。4加油枪应设置当跌落时即自动停顿加油作业的功能,并应具有无压自封功能。5应设置紧急停机开关。6.6.5自助加油站应设置视频监视系统,该系统应能覆盖加油区、卸油区、人孔井、收银区、便利店等区域。视频设备不应因车辆遮挡而影响监视。6.6.6自助加油站的营业室内应设监控系统,该系统应具备以下监控功能:1营业员可通过监控系统确认每台自助加油机的使用情况。2可分别控制每台自助加油机的加油和停顿状态。3发生紧急情况可启动紧急迫断开关停顿所有加油机运行。4可与顾客进展单独对话,指导其操作。5可对整个加油场地进展播送。6.6.7经营汽油的自助加油站,应设置加油油气回收系统。7LPG加气工艺及设施7.1LPG储罐7.1.1加气站内液化石油气储罐的设计,应符合以下规定:1储罐设计应符合国家现行标准?钢制压力容器?GB150、?钢制卧式容器?JB4731和?固定式压力容器平安技术监察规程?TSGR0004的有关规定。2储罐的设计压力不应小于1.78MPa。3储罐的出液管道端口接收高度,应按选择的充装泵要求确定。进液管道和液相回流管道宜接入储罐内的气相空间。[条文说明]?固定式压力容器平安技术监察规程?TSGR0004第3.9.3条规定:常温储存液化气体压力容器的设计压力应以规定温度下的工作压力为根底确定;常温储存液化石油气50℃的饱和蒸汽压力小于或等于50℃丙烷的饱和蒸汽压力时,容器工作压力等于50℃丙烷的饱和蒸汽压力〔为1.600MPa表压〕。行业标准?石油化工钢制压力容器?SH/T3074-2007第6.1.1.5条规定:工作压力Pw≤1.8MPa时,容器设计压力Pd=Pw+0.18MPa。根据上述规定,本款规定"储罐的设计压力不应小于1.78MPa"。7.1.2储罐根部关闭阀门的设置应符合以下规定:1储罐的进液管、液相回流管和气相回流管上应设置止回阀。2出液管和卸车用的气相平衡管上宜设过流阀。7.1.3储罐的管路系统和附属设备的设置应符合以下规定:1储罐必须设置全启封闭式弹簧平安阀。平安阀与储罐之间的管道上应装设切断阀,切断阀在正常操作时应处于铅封开启状态。地上储罐放散管管口应高出储罐操作平台2m及以上,且应高出地面5m及以上。地下储罐的放散管管口应高出地面5m及以上。披散管管口应垂直向上,底部应设排污管。2管路系统的设计压力不应小于2.5MPa。3在储罐外的排污管上应设两道切断阀,阀间宜设排污箱。在寒冷和严寒地区,从储罐底部引出的排污管的根部管道应加装伴热或保温装置。4对储罐内未设置控制阀门的出液管道和排污管道,应在储罐的第一道法兰处装备堵漏装置。5储罐应设置检修用的放散管,其公称直径不应小于40mm,并宜与平安阀接收共用一个开孔。6过流阀的关闭流量宜为最大工作流量的1.6倍~1.8倍。[条文说明]本条说明如下:1规定"切断阀在正常操作时应处于铅封开启状态。"是为了防止发生误操作事故。在设计文件上需对平安阀与储罐之间的管道上安装的切断阀注明铅封开。3要求在排污管上设置两道切断阀,是为了确保平安。排污管内可能会有水分,故在寒冷和严寒地区,应对从储罐底部引出的排污管的根部管道加装伴热或保温装置,以防止排污管阀门及其法兰垫片冻裂。4储罐内未设置控制阀门的出液管道和排污管道,最危险点在储罐的第一道法兰处。本款的规定,是为了确保平安。6为防止在加气瞬间的过流造成关闭,故要求过流阀的关闭流量宜为最大工作流量的1.6倍~1.8倍。7.1.4LPG罐测量仪表的设置应符合以下规定:1储罐必须设置就地指示的液位计、压力表和温度计,以及液位上、下限报警装置。2储罐应设置液位上限限位控制和压力上限报警装置。3在一、二级LPG加气站或合建站内,储罐液位和压力的测量宜设远程监控系统。7.1.5LPG储罐严禁设置在室内或地下室内。在加油加气合建站和城市建成区内的加气站,LPG储罐应埋地设置,且不应布置在车行道下。7.1.6地上LPG储罐的设置应符合以下规定:1储罐应集中单排布置,储罐与储罐之间的净距不应小于相邻较大罐的直径。2罐组四周应设置高度为1m的防护堤,防护堤内堤脚线至罐壁净距不应小于2m。3储罐的支座应采用钢筋混凝土支座,其耐火极限不应低于5h。7.1.7埋地LPG储罐的设置应符合以下规定:1储罐之间间隔不应小于2m,且应采用防渗混凝土墙隔开。2直接覆土埋设在地下的LPG储罐罐顶的覆土厚度,不应小于0.5m;罐周围应回填中性细沙,其厚度不应小于0.5m。3LPG储罐应采取抗浮措施。7.1.8埋地LPG储罐采用地下罐池时,应符合以下规定:1罐池内壁与罐壁之间的净距不应小于1m。2罐池底和侧壁应采取防渗漏措施,池内应用中性细沙或沙包填实。3罐顶的覆盖厚度〔含盖板〕不应小于0.5m,周边填充厚度不应小于0.9m。4池底一侧应设排水沟,池底面坡度宜为3‰。抽水井内的电气设备应符合防爆要求。[条文说明]规定罐与罐池内壁之间的净距不应小于1m,是为了储罐开罐检查时,安装X射线照相设备。7.1.9储罐应坡向排污端,坡度应为3‰~5‰。7.1.10埋地LPG储罐外外表的防腐设计,应符合现行行业标准?石油化工设备和管道涂料防腐蚀技术标准?SH3022的有关规定,并应采用最高级别防腐绝缘保护层,同时应采取阴极保护措施。在LPG储罐根部阀门后,应安装绝缘法兰。7.2.1LPG卸车宜选用卸车泵;LPG储罐总容积大于30m3时,卸车可选用LPG压缩机;LPG储罐总容租小于或等于45m3时,可由LPG槽车上的卸车泵卸车,槽车上的卸车泵宜由站内供电。7.2.2向燃气汽车加气应选用充装泵。充装泵的计算流量应根据其所供给的加气枪数量确定。7.2.3加气站内所设的卸车泵流量不宜小于300L/min。7.2.4设置在地面上的泵和压缩机,应设置防晒罩棚或泵房〔压缩机间〕。7.2.5LPG储罐的出液管设置在罐体底部时,充装泵的管路系统设计应符合以下规定:1泵的进、出口宜安装长度不小于0.3m挠性管或采取其他防振措施。2从储罐引至泵进口的液相管道,应坡向泵的进口,且不得有窝存气体的位置。3在泵的出口管路上应安装回流阀、止回阀和压力表。7.2.6LPG储罐的出液管设在罐体顶部时,抽吸泵的管路系统设计应符合本标准第7.2.5条第1、3款的规定。7.2.7潜液泵的管路系统设计除应符合本标准第7.2.5条第3款的规定外,并宜在安装潜液泵的筒体下部设置切断阀和过流阀。切断阀应能在罐顶操作。7.2.8潜液泵宜设超温自动停泵保护装置。电机运行温度至45℃时,应自动切断电源。7.2.9LPG压缩机进、出口管道阀门及附件的设置,应符合以下规定:1进口管道应设过撞器。2出口管道应设止回阀和平安阀。3进口管道和储罐的气相之间应设旁通阀。7.3LPG加气机7.3.1加气机不得设置在室内。7.3.2加气机数量应根据加气汽车数量确定。每辆汽车加气时间可按3min~5min计算。7.3.3加气机应具有充装和计量功能,其技术要求应符合以下规定:1加气系统的设计压力不应小于2.5MPa。2加气枪的流量不应大于60L/min。3加气软管上应设平安拉断阀,其别离拉力宜为400N~600N。4加气机的计量精度不应低于1.0级。5加气枪的加气嘴应与汽车车载LPG储液瓶受气口配套。加气嘴应配置自密封阀,其卸开连接后的液体泄漏量不应大于5mL。[条文说明]对本条各款说明如下:1同第7.1.3条第2款的说明。2限制加气枪流量,是为了便于控制加气操作和减少静电危险。3加气软管设拉断阀是为了防止加气汽车在加气时因意外启动而拉断加气软管或拉倒加气机,造成液化石油气外泄事故发生。拉断阀在外力作用下分开后,两端能自行密封。别离拉力范围是参照国外标准制定的。4本款的规定是为了进步计量精度。5加气嘴配置自密封阀,可使加气操作既简便、又平安。7.3.4加气机的液相管道上宜设事故切断阀或过流阀。事故切断阀和过流阀应符合以下规定:1当加气机被撞时,设置的事故切断阀应能自行关闭。2过流间关闭流量宜为最大工作流量的1.6倍~1.8倍。3事故切断阀或过流阀与充装泵连接的管道应结实,当加气机被撞时,该管道系统不得受损坏。7.3.5加气机附近应设置防撞柱〔栏〕,其高度不应低于0.5m。7.4LPG管道系统7.4.1LPG管道应选用10号、20号钢或具有同等性能材料的无缝钢管,其技术性能应符合现行国家标准?输送流体用无缝钢管?GB/T8163的有关规定。管件应与管子材质一样。[条文说明]10#、20#钢是优质碳素钢,LPG管道采用这种管材较为平安。7.4.2管道上的间门及其他金属配件的材质宜为碳素钢。7.4.3LPG管道组成件的设计压力不应小于2.5MPa。7.4.4管子与管子、管子与管件的连接应采用焊接。7.4.5管道与储罐、容器、设备及阀门的连接,宜采用法兰连接。[条文说明]为了安装和拆卸检修方便,LPG管道与储罐、容器、设备及阀门的连接,推荐采用法兰连接方式。7.4.6管道系统上的胶管应采用耐LPG腐蚀的钢丝缠绕高压胶管,压力等级不应小于6.4MPa。[条文说明]一般耐油胶管并不能耐LPG腐蚀,所以本条规定管道系统上的胶管应采用耐LPG腐蚀的钢丝缠绕高压胶管。7.4.7LPG管道宜埋地敷设。当需要管沟敷设时,管沟应采用中性沙子填实。[条文说明]LPG管道埋地敷设占地少,美观,且能防止人为损坏和受环境温度影响。规定采用管沟敷设时,应充填中性沙,是为了防止管沟内积聚可燃气体。7.4.8埋地管道应埋设在土壤冰冻线以下,且覆士厚度〔管顶至路面〕不得小于0.8m。穿越车行道处,宜加设套管。7.4.9埋地管道防腐设计,应符合现行国家标准?钢质管道外腐蚀控制标准?GB/T21447的有关规定。[条文说明]LPG是一种非常危险的介质,一旦泄漏可能引起严重后果。为平安起见,本条要求埋地敷设的LPG管道采用最高等级的防腐绝缘保护层。7.4.10液态LPG在管道中的流速,泵前不宜大于1.2m/s,泵后不应大于3m/s;气态LPG在管道中的流速不宜大于12m/s。7.4.11液化石油气罐的出液管道和连接槽车的液相管道上,应设置紧急迫断阀。7.5.1连接LPG槽车的液相管道和气相管道上应设置平安拉断阁。[条文说明]本条为强迫性条文。设置拉断阀的规定有两个目的,一是为了防止槽车卸车时意外启动或溜车而拉断管道;二是为了一旦站内发生火灾事故槽车能迅速分开。7.5.2平安拉断阀的别离拉力宜为400N~600N,拉断阀与接头的间隔不应大于0.2m。7.5.3在LPG储罐或卸车泵的进口管道上应设过滤器。过滤器滤网的流通面积不应小于管道截面积的5倍,并应能阻止粒度大于0.2mm的固体杂质通过。8CNG加气工艺及设施8.1CNG常规加气站和加气母站工艺设施8.1.1天然气进站管道宜采取调压或限压措施。天然气进站管道设置调压器时,调压器应设置在天然气进站管道上的紧急关断阀之后。[条文说明]CNG进站管道设置调压装置以适应压缩机工况变化需要,满足压缩机的吸入压力,平稳供气,并防止超压,保证运行平安。8.1.2天然气进站管道上应设计量装置。计量准确度不应低于1.0级。体积流量计量的基准状态,压力应为101.325kPa,温度应为20℃。8.1.3进站天然气硫化氢含量不符合现行国家标准?车用压缩天然气?GB18047的有关规定时,应在站内进展脱硫处理。脱硫系统的设计应符合以下规定:1脱硫应在天然气增压前进展。2脱硫设备应设在室外。3脱硫系统宜设置备用脱硫塔。4脱硫设备宜采用固体脱硫剂。5脱硫塔前后的工艺管道上应设置硫化氢含量检测取样口,也可设置硫化氢含量在线检测分析仪。[条文说明]在进站天然气的硫化氢含量达不到现行国家标准?车用压缩天然气?GB18047的硫含量要求时,需要进展脱硫处理。加气站脱硫处理量较小,一般采用固体法脱硫,为环保需要,固体脱硫剂不在站内再生。设置备用塔,可作为在一塔检修或换脱硫剂时的备用。脱硫装置设置在室外是出于平安需要。设置硫含量检测是工艺操作的要求。8.1.4进站天然气含水量不符合现行国家标准?车用压缩天然气?GB18047的有关规定时,应在站内进展脱水处理。脱水系统的设计应符合以下规定:1脱水系统宜设置备用脱水设备。2脱水设备宜采用固体吸附剂。3脱水设备的出口管道上应设置露点检测仪。[条文说明]CNG加气站多以输气干线内天然气为气源,其气质可到达现行国家标准?天然气?GB17820中的Ⅱ类气质指标,但给汽车加注的天然气须满足现行国家标准?车用压缩天然气?GB18047对天然气的水露点的要求。一般情况下来自输气干线内天然气质量达不到?车用压缩天然气?GB18047要求的指标,所以还要进展脱水。因采用固体吸附剂脱水,可能会增加气体中的含尘量对压缩机平安运行有影响,可通过增加过滤器来解决。8.1.5进入压缩机的天然气不应含游离水,含尘量和微尘直径等质量指标应符合所选用的压缩机的有关规定。8.1.6压缩机排气压力不应大于25MPa〔表压〕。8.1.7压缩机组进口前应设别离缓冲罐,机组出口后宜设排气缓冲罐。缓冲罐的设置应符合以下规定:1别离缓冲罐应设在进气总管上或每台机组的进口位置处。2别离缓冲罐内应有凝液捕集别离构造。3机组排气缓冲罐宜设置在机组排气除油过滤器之后。4天然气在缓冲罐内的停留时间不宜小于10s。3的排气缓冲罐,应设压力指示仪表和液位计,并应有超压平安泄放措施。[条文说明]压缩机前设置缓冲罐可保证压缩机工作平稳。设置排气缓冲罐是减少为了排气脉冲带来的振动,假设振动小,不设置排气缓冲罐也是可行的。8.1.8设置压缩机组的吸气、排气管道时,应防止振动对管道系统、压缩机和建〔构〕筑物造成有害影响。8.1.9天然气压缩机宜单排布置,压缩机房的主要通道宽度不宜小于2m。8.1.10压缩机组的运行管理宜采用计算机集中控制。8.1.11压缩机的卸载排气不应对外放散,宜回收至压缩机缓冲罐。[条文说明]当压缩机停机后,机内气体需及时泄压放掉以待第二次启动。由于泄压的天然气量大、压力高、又在室内,因此需将泄放的天然气回收再用。8.1.12压缩机组排出的冷凝液应集中处理。[条文说明]压缩机排出的冷凝液中含有凝析油等污物,有一定危险,所以应集中处理,到达排放标准后才能排放。压缩机组包括本机、冷却器和别离器。8.1.13固定储气设施的额定工作压力应为25MPa。8.1.14CNG加气站内所设置的固定储气设施应选用储气瓶或储气井。[条文说明]目前CNG加气站固定储气设施主要用储气瓶〔组〕和储气井。储气瓶〔组〕有易于制造,维护方便的优点。储气井具有占地面积小、运行费用低、平安可靠、操作维护简便和事故影响范围小等优点,因此被广泛采用。目前已建成并运行的储气井规模为:储气井井筒直径φ177.8mm~φ244.5mm;最大井深大于300m;储气井水容积1m3~10m3;最大工作压力25MPa。8.1.16储气瓶〔组〕应固定在独立支架上,地上储气瓶〔组〕宜卧式放置。[条文说明]储气瓶〔组〕采用卧式排列便于布置管道及阀件,方便操作保养,当瓶内有沉积液时易于外排。8.1.17固定储气设施应有积液搜集处理措施。8.1.18储气井不宜建在地质滑坡带及榕洞等地质构造上。4次。[条文说明]疲劳次数要求是为了保证储气井本体有足够的使用寿命。为保证储气井的平安性能,储气井在使用期间还需定期气密性检查、排液及定期检验。8.1.20储气井的工程设计和建造,应符合国家现行有关标准的规定。储气井口应便于开启检测。8.1.20A8.1.21CNG加〔卸〕气设备设置应符合以下规定:1加〔卸〕气设施不得设置在室内。2加〔卸〕气设备额定工作压力应为20MPa。3/min〔工作状态〕。3/min〔工作状态〕。5加气〔卸气〕枪软管上应设平安拉断阀。加气机平安拉断阀的别离拉力宜为400N~600N,加气卸气柱平安拉断阀的别离拉力宜为600N~900N。软管的长度不应大于6m。6加卸气设施应满足工作温度的要求。[条文说明]本条规定了加气机、加气柱、卸气柱的选用和设置要求:1加气机设在室内,、泄漏的CNG气体不易扩散,易引发爆炸和火灾事故,故此款作为强迫性条文规定。3、4控制加气速度的规定是参照美国天然气汽车加气标准的限速值和目前CNG加气站操作经历制定的。8.1.22储气瓶〔组〕的管道接口端不宜朝向办公区、加气岛和临近的站外建筑物。不可防止时,储气瓶〔组〕的管道接口端与办公区、加气岛和临近的站外建筑物之间应设厚度不小于200mm的钢筋混凝土实体墙隔墙,并应符合以下规定:1固定储气瓶〔组〕的管道接口端与办公区、加气岛和临近的站外建筑物之间设置的隔墙,其高度应高于储气瓶〔组〕顶部1m及以上,隔墙长度应为储气瓶〔组〕宽度两端各加2m及以上。2车载储气瓶组的管道接口端与办公区、加气岛和临近的站外建筑物之间设置的隔墙,其高度应高于储气瓶组拖车的高度1m及以上,长度不应小于车宽两端各加1m及以上。3储气瓶〔组〕管道接口端与站外建筑物之间设置的隔墙,可作为站区围墙的一局部。[条文说明]本条的储气瓶〔组〕包括固定储气瓶〔组〕和车载储气瓶组。储气瓶〔组〕的管道接口端是储气瓶的薄弱点,故采取此项措施加以防范。8.1.23加气设施的计量准确度不应低于1.0级。8.2CNG加气子站工艺设施,也可采用储气瓶直接通过加气机给CNG汽车加气的工艺。当采用液压设备增压的加气工艺时,液压油不得影响CNG的质量。8.2.2采用液压设备增压工艺的CNG加气子站,其液压设备不应使用甲类或乙类可燃液体,液体的操作温度应低于液体的闪点至少5℃。8.2.3CNG加气子站的液压设施应采用防爆电气设备,液压设施与站内其他设施的间距可不限。8.2.4CNG加气子站储气设施、压缩机、加气机、卸气柱的设置,应符合本标准第8.1节的有关规定。8.2.5储气瓶〔组〕的管道接口端不宜朝向办公区、加气岛和临近的站外建筑物。不可防止时,应符合本标准第8.1.22条的规定。[条文说明]本条的储气瓶〔组〕包括固定储气瓶〔组〕和车载储气瓶组。8.3CNG工艺设施的平安保护8.3.1天然气进站管道上应设置紧急迫断闹。可手动操作的紧急迫断阀的位置应便于发惹事故时能及时切断气源。8.3.2站内天然气调压计量、增压、储存、加气各工段,应分段设置切断气源的切断阀。8.3.3储气瓶〔组〕、储气井与加气机或加气柱之间的总管上应设主切断阀。每个储气瓶〔井〕出口应设切断阀。8.3.4储气瓶〔组〕、储气井进气总管上应设平安阀及紧急放散管、压力表及超压报警器。车载储气瓶组应有与站内工艺平安设施相匹配的平安保护措施,但可不设超压报警器。8.3.5加气站内各级管道和设备的设计压力低于来气可能到达的最高压力时,应设置平安阀。平安阀的设置,应符合现行行业标准?固定式压力容器平安技术监察规程?TSGR0004的有关规定。平安阀的定压P。除应符合现行行业标准?固定式压力容器平安技术监察规程?TSGR0004的有关规定外,尚应符合以下公式的规定:1当Pw≤1.8MPa时:P0=Pw+0.18〔8.3.5-1〕式中:Pw—设备最大工作压力〔MPa〕。P0—平安阀的定压〔MPa〕。2当1.8MPa<Pw≤4.0MPa时:P0w〔8.3.5-2〕3当4.0MPa<Pw≤8.0MPa时:P0=Pw+0.4〔8.3.5-3〕4当8.0MPa<Pw≤25.0MPa时:P0w〔8.3.5-4〕8.3.6加气站内的所有设备和管道组成件的设计压力,应高于最大工作压力10%及以上,且不应低于平安阀的定压。[条文说明]本条是参照美国内务部民用消防局技术标准?汽车用天然气加气站?制订的。该标准规定:天然气设备包括所有的管道、截止阀及平安阀,还有组成供气、加气、缓冲及售气网络的设备的设计压力比最大的工作压力高10%,并且在任何情况下不低于平安阀的起始工作压力。8.3.7加气站内的天然气管道和储气瓶〔组〕应设置泄压放空设施,泄压放空设施应采取防墙塞和防冻措施。泄放气体应符合以下规定:1一次泄放量大于500m3〔基准状态〕的高压气体,应通过放散管迅速排放。2一次泄放量大于2m3〔基准状态〕,泄放次数平均每小时2次~3次以上的操作排放,应设置专用回收罐。3一次泄放量小于2m3〔基准状态〕的气体可排入大气。[条文说明]一次泄放量大于500m3〔基准状态〕的高压气体〔如储气瓶组事故时紧急排放的气体、火灾或紧急检修设备时排放系统气体〕,很难予以回收,只能通过放散管迅速排放。压缩机停机卸载的天然气量一般大于2m3〔基准状态〕,排放到回收罐,防止扩散。仪表或加气作业时泄放的气量减少,就地排入大气简便易行,且无危险之忧。8.3.8加气站的天然气放散管设置应符合以下规定:1不同压力级别系统的放散管宜分别设置。2放散管管口应高出设备平台及以管口为中心半径12m范围内的建〔构〕筑物2m及以上,且应高出所在地面5m及以上。3放散管应垂直向上。8.3.9压缩机组运行的平安保护应符合以下规定:1压缩机出口与第一个截断阀之间应设平安阀,平安阀的泄放才能不应小于压缩机的平安泄放量。2压缩机进、出口应设高、低压报警和高压越限停机装置。3压缩机组的冷却系统应设温度报警及停车装置。4压缩机组的光滑油系统应设低压报警及停机装置。8.3.10CNG加气站内的设备及管道,凡经增压、输送、储存、缓冲或有较大阻力损失需显示压力的位置,均应设压力测点,并应设供压力表拆卸时高压气体泄压的平安泄气孔。压力表量程范围宜为工作压力的1.5倍~2倍。[条文说明]压力容器与压力表连接短管设泄气孔〔一般为φ1.4mm〕,是保证拆卸压力表时排放管内余压,确保操作平安。8.3.11CNG加气站内以下位置应设高度不小于0.5m的防撞柱〔栏〕:1固定储气瓶〔组〕或储气井与站内汽车通道相邻一侧。2加气机、加气柱和卸气柱的车辆通过侧。8.3.12CNG加气机、加气柱的进气管道上,宜设置防撞事故自动切断阀。8.4CNG管道及其组成件8.4.1天然气管道应选用无缝钢管。设计压力低于4MPa的天然气管道,应符合现行国家标准?输送流体用无缝钢管?GB/T8163的有关规定;设计压力等于或高于4MPa的天然气管道,应符合现行国家标准?流体输送用不锈钢无缝钢管?GB/T14976或?高压锅炉用无缝钢管?GB5310的有关规定。8.4.2加气站内与天然气接触的所有设备和管道组成件的材质,应与天然气介质相适应。8.4.3站内高压天然气管道宜采用焊接连接,管道与设备、阀门可采用法兰、卡套、锥管螺纹连接。8.4.4天然气管道宜埋地或管沟充沙敷设,埋地敷设时其管顶距地面不应小于0.5m。冰冻地区宜敷设在冰冻线以下。室内管道直采用管沟敷设,管沟应用中性沙填充。8.4.5埋地管道防腐设计,应符合现行国家标准?钢质管道外腐蚀控制标准?GB/T21447的有关规定。9LNG和L-CNG加气工艺及设施9.1LNG储罐、泵和气化器9.1.1加气站、加油加气合建站内LNG储罐的设计,应符合以下规定:1储罐设计应符合国家现行标准?钢制压力容器?GB150、?低温绝热压力容器?GB18442和?固定式压力容器平安技术监察规程?TSGR0004的有关规定。2储罐内筒的设计温度不应高于-196℃,设计压力应符合以下公式的规定:1〕当Pw<0.9MPa时:Pd≥Pw+0.18MPa〔9.1.1-1〕2〕当Pw≥0.9MPa时:Pd≥1.2Pw〔9.1.1-1〕式中:Pw—设备最大工作压力〔MPa〕。Pd—设计压力〔MPa〕。3内罐与外罐之间应设绝热层,绝热层应与LNG和天然气相适应,并应为不燃材料。外罐外部着火时,绝热层的绝热性能不应明显降低。[条文说明]本条规定了LNG储罐的设计要求。1本款规定了LNG储罐设计应执行的有关标准标准,这些标准是保证LNG储罐设计质量的必要条件。2要求Pd≥Pw+0.18MPa,是根据行业标准?石油化工钢制压力容器?SH/T3074-2007制定的;要求储罐的设计压力不应小于1.2倍最大工作压力,略高于现行国家标准?钢制压力容器?GB150的要求。LNG储罐的工作温度约为-196℃,故本款要求设计温度不应高于-196℃。由于LNG加气可能设在市区内,本款的规定进步了储罐的平安度〔包括外壳〕,是必要的。3本款的规定是参照现行国家标准?液化天然气〔LNG〕消费、储存和装运?GB/T20368-2006制定的。9.1.2在城市中心区内,各类LNG加气站及加油加气合建站,应采用埋地LNG储罐、地下LNG储罐或半地下LNG储罐。非LNG撬装设备的地上LNG储罐等设备的设置,应符合以下规定:1LNG储罐之间的净距不应小于相邻较大罐的直径的1/2,且不应小于2m。2LNG储罐组四周应设防护堤,堤内的有效容量不应小于其中1个最大LNG储罐的容量。防护堤内地面应至少低于周边地面0.1m,防护堤顶面应至少高出堤内地面0.8m,且应至少高出堤外地面0.4m。防护堤内堤脚线至LNG储罐外壁的净距不应小于2m。防护堤应采用不燃烧实体材料建造,应能承受所包容液体的静压及温度变化的影响,且不应渗漏。防护堤的雨水排放口应有封堵措施。3防护堤内不应设置其他可燃液体储罐、CNG储气瓶〔组〕或储气井。非明火气化器和LNG泵可设置在防护堤内。[条文说明]本条规定了地上LNG储罐等设备的布置要求。2本款规定的目的是使泄漏的LNG在堤区内缓慢气化,且以上升扩散为主,减小气雾沿地面扩散。防护堤与LNG储罐在堤区内间隔确实定,一是操作与维修的需要,二是储罐及其管路发生泄漏事故,尽量将世漏的LNG控制在堤区内。规定"防护堤的雨水排放口应有封堵措施",是为了在LNG储罐发生泄漏事故时能及时封墙雨水排放口,防止LNG流淌至防护堤外。3增压气化器、LNG潜液泵等装置,从工艺操作方面来说需靠近储罐布置。CNG高压瓶组或储气井发惹事故的爆破力较大,不宜布置在防护堤内。9.1.3ALNG撬装设备的设置,应符合以下规定:1LNG撬装设备的主箱体内侧应设拦蓄池,拦蓄池内的有效容量不应小于LNG储罐的容量,且拦蓄池侧板的高度不应小于m,LNG储罐外壁至拦蓄池侧板的净距不应小于m。2拦蓄池的底板和侧板应采用耐低温不锈钢材料,并应保证拦蓄池有足够的强度和刚度。3LNG撬装设备主箱体应包覆撬体上的设备。主箱体侧板高出拦蓄池侧板以上的部位和箱顶应设置百叶窗,百叶窗应能有效防止雨水淋入箱体内部。4LNG撬装设备的主箱体应采取通风措施,并应符合本标准第的规定。5箱体材料应为金属材料,不得采用可燃材料。9.1.4地下或半地下LNG储罐的设置,应符合以下规定:1储罐宜采用卧式储罐。2储罐应安装在罐池中。罐池应为不燃烧实体防护构造,应能承受所包容液体的静压及温度变化的影响,且不应渗漏。3储罐的外壁距罐池内壁的间隔不应小于1m,同池内储罐的间距不应小于1.5m。4罐池深度大于或等于2m时,池壁顶应至少高出罐池外地面1m。当池壁顶高出罐池外地面m及以上时,池壁可设置用不燃烧材料制作的实体门。5半地下LNG储罐的池壁顶应至少高出罐顶0.2m。6储罐应采取抗浮措施。7罐池上方可设置开敞式的罩棚。[条文说明]本条规定了地下或半地下LNG储罐的设置要求。1采用卧式储罐可减小罐池深度,降低建造难度。4本款的规定,是为了防止人员意外跌落罐池而受伤。6罐池内在雨季有可能积水,故需对储罐采取抗浮措施。9.1.5储罐根底的耐火极限不应低于3h。9.1.6LNG储罐阀门的设置应符合以下规定:1储罐应设置全启封闭式平安阀,且不应少于2个,其中1个应为备用。平安阀的设置应符合现行行业标准?固定式压力容器平安技术监察规程?TSGR0004的有关规定。2平安阀与储罐之间应设切断阀,切断阀在正常操作时应处于铅封开启状态。3与LNG储罐连接的LNG管道应设置可远程操作的紧急迫断阀。5LNG储罐液相管道根部阀门与储罐的连接应采用焊接,阀体材质应与管子材质相适应。[条文说明]本条规定了LNG储罐阀门的设置要求,说明如下:1设置平安阀是国家现行标准?固定式压力容器平安技术监察规程?TSGR0004的有关规定。为保证平安阀的平安可靠性和满足检验需要,LNG储罐设置2台或2台以上全启封闭式平安阀是必要的。2规定"平安阀与储罐之间应设切断阀",是为了满足平安阀检验需要。3规定"与LNG储罐连接的LNG管道应设置可远程操作的紧急迫断阀",是为了能在事故状态下,做到迅速和平安地关闭与LNG储罐连接的LNG管道阀门,防止泄漏事故的扩大。5阀门与储罐或管道采用焊接连接相对法兰或螺纹连接严密性好得多,LNG储罐液相管道首道阀门是最重要的阀门,故本款从严要求,躲避了在该处接口可能发生的重大泄漏事故,这是LNG加气站重要的一项平安措施。9.1.7LNG储罐的仪表设置应符合以下规定:1LNG储罐应设置液位计和高液位报警器。高液位报警器应与进液管道紧急迫断阀连锁。2LNG储罐最高液位以上部位应设置压力表。3在内罐与外罐之间应设置检测环形空间绝对压力的仪器或检测接口。4液位计、压力表应能就地指示,并应将检测信号传送至控制室集中显示。[条文说明]本条为强迫性条文。对本条LNG储罐的仪表设置要求.说明如下:1液位是LNG储罐重要的平安参数,实时监测液位和高液位报警是必不可少的。要求"高液位报警器应与进液管道紧急迫断阀连锁",可确保LNG储罐不满溢。2压力也是LNG储罐重要的平安参数,对压力实时监测是必要的。3检测内罐与外罐之间环形空间的绝对压力,是观察LNG储罐完好性的简便易行的有效手段。4本款要求“液位计、压力表应能就地指示,并应将检测信号传送至控制室集中显示〞,有利于实时监测LNG储罐的平安参数。9.1.8充装LNG汽车系统使用的潜液泵宜安装在泵池内。潜液泵罐的设计应符合本标准第9.1.1条的规定。LNG潜液泵罐的管路系统和附属设备的设置,应符合以下规定:1LNG储罐的底部〔外壁〕与潜液泵罐的顶部〔外壁〕的高差,应满足LNG潜液泵的性能要求。2潜液泵罐的回气管道宜与LNG储罐的气相管道接通。3潜液泵罐应设置温度和压力检测仪表。温度和压力检测仪表应能就地指示,并应将检测信号传送至控制室集中显示。4在泵出口管道上应设置全启封闭式平安间和紧急迫断间。泵出口宜设置止回阀。[条文说明]本条是对LNG潜液泵池的管路系统和附属设备的规定。1对LNG储罐的底与泵罐顶间的高差要求,是为了保证潜液泵的正常运行。2潜液泵启动时,泵罐压力骤降会引发LNG气化,将气化气引至LNG储罐气相空间形成连通,有利于确保泵罐的进液。当利用潜液泵卸车时,与槽车的气相管相接形成连通,也有利于卸车顺利进展。3潜液泵罐的温度和压力是防止潜液泵气蚀的重要参数,也是启动潜液泵的重要根据,故要求设置温度和压力检测装置。4在泵的出口管道上设置平安阀和紧急迫断阀,是平安运行管理需要。9.1.9L-CNG系统采用柱塞泵输送LNG时,柱塞泵的设置应符合以下规定:1柱塞泵的设置应满足泵吸入压头要求。2泵的进、出口管道应设置防震装置。3在泵出口管道上应设置止回阀和全启封闭式平安阀。4在泵出口管道上应设置压力检测仪表。压力检测仪表应能就地指示,并应将检测信号传送至控制室集中显示。5应采取防噪声措施。[条文说明]本条规定了柱塞泵的设置要求。1目前一些L-CNG加气站柱塞泵的运行不稳定,多数是由于储罐与泵的安装高差缺乏、管路较长、管径较小等设计缺陷造成的。2柱塞泵的运行震动较大,在泵的进、出口管道上设柔性、防震装置可以减缓震动。3为防止CNG储气瓶〔井〕内天然气倒流,需在泵的出口管道上设置止回阀;要求设全启封闭式平安阀,是为了防止管道超压。4在泵的出口管道上设置温度和压力检测装置,便于对泵的运行进展监控。5目前一些L-CNG加气站所购置的柱塞泵运行噪声太大,严重干扰了周边环境。其原因一是泵的构造型式本身特性造成;二是一些管道连接不当。在泵型未改变前,L-CNG加气站建在居民区、旅馆、公寓及办公楼等需要安静条件的地区时,柱塞泵需采取有效的防噪声措施。9.1.10气化器的设置应符合以下规定:1气化器的选用应符合当地冬季气温条件下的使用要求。2气化器的设计压力不应小于最大工作压力的1.2倍。3高压气化器出口气体温度不应低于5℃。4高压气化器出口应设置温度和压力检测仪表,并应与柱塞泵连锁。温度和压力检测仪表应能就地指示,并应讲检测信号传送至控制室集中显示。[条文说明]要求"高压气化器出口气体温度不应低于5℃",是为了保护CNG储气瓶〔井〕、CNG汽车车用瓶在受气充装时产生的汤姆逊效应温度降低不低于-5℃。此外,供给CNG汽车的温度较低,会产生较大的计量气费差,不利于加气站的运营。9.2LNG卸车卸液管道上应设置切断阀和止回阀,气相管道上应设置切断阀。9.2.2LNG卸车软管应采用奥氏体不锈钢波纹软管,其公称压力不得小于装卸系统工作压力的2倍,其最小爆破压力不应小于公称压力的4倍。[条文说明]本条规定是根据现行行业标准?固定式压力容器平安技术监察规程?TSGR0004-2021第6.13条制定的。有的站采用固定式装卸臂卸车,也是可行的9.3LNG加气区9.3.1加气机不得设置在室内。9.3.2LNG加气机应符合以下规定:1加气系统的充装压力不应大于汽车车载瓶的最大工作压力。2加气机计量误差不宜大于1.5%。3加气机加气软管应设平安拉断阀,平安拉断阀的脱离拉力宜为400N~600N。4加气机配置的软管应符合本标准第9.2.2条的规定,软管的长度不应大于6m。[条文说明]本条是对加气机技术性能的根本要求。1要求"加气系统的充装压力不应大于汽车车载瓶的最大工作压力",是为了防止汽车车用瓶超压。3在加气机的充装软管上设拉断装置,以防止在充装过程中发生汽车启离的恶性事故。9.3.4加气机前设置防撞柱〔栏〕,以防止受汽车碰撞引发事故。9.3.3在LNG加气岛上宜配置氮气或压缩空气管吹扫接头,其最小爆破压力不应小于公称压力的4倍。9.3.4加气机附近应设置防撞〔柱〕栏,其高度不应小于0.5m。9.4LNG管道系统9.4.1LNG管道和低温气相管道的设计,应符合以下规定:1管道系统的设计压力不应小于最大工作压力的1.2倍,且不应小于所连接设备〔或容器〕的设计压力与静压头之和。2管道的设计温度不应高于-196℃。3管道和管件材质应采用低温不锈钢。管道应符合现行国家标准?流体输送用不锈钢无缝钢管?GB/T14976的有关规定,管件应符合现行国家标准?钢制对焊无缝管件?GB/T12459的有关规定。[条文说明]本条规定了LNG管道和低温气相管道的设计要求。1管路系统的设计温度要求同LNG储罐。设计压力确实定原那么也同LNG储罐,但管路系统的最大工作压力与LNG储罐的最大工作压力是不同的。液相管道的最大工作压力需考虑LNG储罐的液位静压和泵流量为零时的压力。3要求管材和管件等应符合相关现行国家标准,是为了保证质量。9.4.2阀门的选用应符合现行国家标准?低温阀门技术条件?GB/T24925的有关规定。紧急迫断阀的选用应符合现行国家标准?低温介质用紧急迫断阀?GB/T24918的有关规定。9.4.3远程控制的阀门均应具有手动操作功能。或外层为不燃材料,里层为难燃材料的复合绝热爆冷材料。低温管道绝热工程应符合现行国家标准?工业设备及管道绝热工程设计标准?GB50264的有关规定。9.4.5LNG管道的两个切断阀之间应设置平安阀或其他泄压装置,泄压排放的气体应接入放散管。9.4.6LNG设备和管道的天然气放散应符合以下规定:1加气站内应设集中放散管。LNG储罐的放散管应接入集中放散管,其他设备和管道的放散管宜接人集中放散管。2放散管管口应高出LNG储罐及以管口为中心半径12m范围内的建〔构〕筑物2m及以上,且距地面不应小于5m。放散管管口不宜设雨罩等影响放散气流垂直向上的装置。放散管底部应有排污措施。3低温天然气系统的放散应经加热器加热后放散,放散天然气的温度不宜低于-107℃。[条文说明]对LNG加气站的天然气放散管的设计规定主要目的如下:1在加气站运行中,常发生LNG液相系统平安阀弹簧失效或发生冰卡而不能复位关闭,造成大量LNG喷泻,因此LNG加气站的各类平安阀放散需集中引至平安区。2本款规定是为了防止放散天然气影响附近建〔构〕筑物平安。3为保证放散的低温天然气能迅速上浮至高空,故要求经空温式气化器加热。放散的天然气温度为-112℃时,天然气的比重小于空气,本款规定适当进步放散温度,以保证放散的天然气向上飘散。9.4.7当LNG管道需要采用封闭管沟敷设时,管沟应采用中性沙子填实。10消防设施及给排水10.1.1加油加气站工艺设备应配置灭火器材,并应符合以下规定:1每2台加气机应配置不少于2具4kg手提式干粉灭火器,加气机缺乏2台应按2台配置。2每2台加油机应配置不少于2具4kg手提式干粉灭火器,或1具4kg手提式干粉灭火器和1具6L泡沫灭火器。加油机缺乏2台应按2台配置。3地上LPG储罐、地上LNG储罐、地下和半地下LNG储罐、CNG储气设施,应配置2台不小于35kg推车式干粉灭火器。当两种介质储罐之间的间隔超过15m时,应分别配置。4地下储罐应配置1台不小于35kg推车式干粉灭火器。当两种介质储罐之间的间隔超过15m时,应分别配置。5LPG泵和LNG泵、压缩机操作间〔棚〕,应按建筑面积每50m2配置不少于2具4kg手提式干粉灭火器。6一、二级加油站应配置灭火毯5块、沙子2m3;三级加油站应配置灭火毯不少于2块、沙子2m3。加油加气合建站应接同级别的加油站配置灭火毯和沙子。[条文说明]本条为强迫性条文。加油加气站经营的是易燃易爆液体或气体,存在一定的火灾危险性,配置灭火器材是必要的。小型灭火器材是控制初期火灾和扑灭小型火灾的最有效设备,因此规定了小型灭火器的选用型号及数量。其中,使用灭火毯和沙子是扑灭油罐罐口火灾和地面油类火灾最有效的方式,且花费不多。本节规定是参照本标准2006年版原有规定和现行国家标准?建筑灭火器配置设计标准?GB50140~2005并结合实际情况,经多方征求意见后制定的。10.1.2其余建筑的灭火器配置,应符合现行国家标准?建筑灭火器配置设计标准?GB50140的有关规定。10.2.1加油加气站的LPG设施应设置消防给水系统。[条文说明]本条为强迫性条文。是参照现行国家标准?城镇燃气设计标准?GB50028-2006的有关规定编制的。10.2.2设置有地上LNG储罐的一、二级LNG加气站和地上LNG储罐总容积大于60m3的合建站应设消防给水系统,但符合以下条件之一时可不设消防给水系统:1LNG加气站位于市政消火栓保护半径150m以内,且能满足一级站供水量不小于20L/s或二级站供水量不小于15L/s时。2LNG储罐之间的净距不小于4m,且在LNG储罐之间设置耐火极限不低于3h钢筋混凝土防火隔墙。防火隔墙顶部高于LNG储罐顶部,长度至两侧防护堤,厚度不小于200mm。3LNG加气站位于城市建成区以外,且为严重缺水地区;LNG储罐、放散管、储气瓶〔组〕、卸车点与站外建〔构〕筑物的平安间距,不小于本标准表4.0.8和表4.0.9规定的平安间距的2倍;LNG储罐之间的净距不小于4m;灭火器材的配置数量在本标准第10.1节规定的根底上增加1倍。[条文说明]现行国家标准?石油天然气工程设计防火标准?GB50183-2004第10.4.5条规定,总容积小于250m3的LNG储罐区不需设固定消防水供水系统。本标准规定一级LNG加气站LNG储罐不大于180m3,但考虑到LNG加气站往往建在建筑物较为稠密的地区,设置有地上LNG储罐的一、二级LNG加气站,一旦发惹事故造成的影响可能会比拟大,故要求其设消防给水系统,以加强LNG加气站的平安性能。对三种条件下站内可不设消防给水系统说明如下:1现行国家标准?建筑设计防火标准?GB50016-2006规定:室外消火栓的保护半径不应大于150m;在市政消火栓保护半径150m以内,如消防用水量不超过15L/s时,可不设室外消火栓。LNG加气站位于市政消火栓有效保护半径150m以内情况下,且市政消火栓能满足一级站供水量不小于20L/s,二级站供水量不小于15L/s的需求,故站内不需设消防给水系统。2消防给水系统的主要作用是保护着火罐的临近罐免受火灾威胁,有些地方设置消防给水系统有困难,在LNG储罐之间设置钢筋混凝土防火隔墙,可有效降低LNG储罐之间的互相影响,不设消防给水系统也是可行的。3位于城市建成区以外、且为严重缺水地区的LNG加气站,发惹事故造成的影响会比拟小,参照现行国家标准?石油天然气工程设计防火标准?GB50183-2004第10.4.5条规定不要求设固定消防水供水系统。考虑到城市建成区以外建站用地相对较为宽裕,故要求平安间距和灭火器材数量加倍,尽量降低LNG加气站事故风险。10.2.3加油站、CNG加气站、三级LNG加气站和采用埋地、地下和半地下LNG储罐的各级LNG加气站及合建站,可不设消防给水系统。合建站中地上LNG储罐总容积不大于60m3时,可不设消防给水系统。[条文说明]加油站的火灾危险主要源于油罐,由于油罐埋地设置,加油站的火灾危险就相当低了,而且,埋地油罐的着火主要在检修人孔处,火灾时用灭火毯覆盖能有效地扑灭火灾;压缩天然气的火灾特点是爆炸后在泄漏点着火,只要关闭相关气阀,就能很快熄灭火灾;地下和半地下LNG储罐设置在钢筋混凝土罐池内,罐池顶部高于LNG储罐顶部,故抵御外部火灾的性能好。LNG储罐一旦发生泄漏事故,泄漏的LNG被限制在钢筋混凝土罐池内,且会很快挥发并向上飘散,事故影响范围小。因此,采用地下和半地下LNG储罐的各类LNG加气站及油气合建站不设消防给水系统是可行的;设置有地上LNG储罐的三级LNG加气站,LNG储罐规模较小,且一般只有l台LNG储罐,不设消防给水系统是可行的。10.2.4消防给水应利用城市或企业已建的消防给水系统。当无消防给水系统可依托时,应自建消防给水系统。10.2.5LPG、LNG设施的消防给水管道可与站内的消费、生活给水管道合并设置,消防水量应按固定式冷却水量和挪动水量之和计算。10.2.6LPG设施的消防给水设计应符合以下规定:1LPG储罐采用地上设置的加气站,消火栓消防用水量不应小于20L/s;总容积大于50m32•s,着火罐的供水范围应按其全部外表积计算,距着火罐直径与长度之和0.75倍范围内的相邻储罐的供水范围,可按相邻储罐外表积的一半计算。2采用埋地LPG储罐的加气站,一级站消火栓消防用水量不应小于15L/s;二级站和三级站消火栓消防用水量不应小于10L/s。3LPG储罐地上布置时,连续给水时间不应少于3h;LPG储罐埋地敷设时,连续给水时间不应少于1h。[条文说明]本条规定了LPG设施的消防给水设计,说明如下:1此款内容是参照现行国家标准?城镇燃气设计标准?GB50028-2006的有关规定编制的。2液化石油气储罐埋地设置时,罐本身并不需要冷却水,消防水主要用于加气站火灾时对地面上的液化石油气泵、加气设备、管道、阀门等进展冷却。规定一级站消防冷却水不小于15L/s,二级、三级站消防冷却水不小于10L/s可以满足消防时的冷却保护要求。3LPG地上罐的消防时间是参照现行国家标准?城镇燃气设计标准?GB50028-2006规定的。当LPG储罐埋地设置时,加气站消防冷却的主要对象都比拟小,规定1h的消防给水时间是适宜的。按本标准第设消防给水系统的LNG加气站及加油加气合建站,其消防给水设计应符合以下规定:1一级站消火栓消防用水量不应小于20L/s,二级站消火栓消防用水量不应小于15L/s。2连续给水时间不应少于2h。10.2.8消防水泵宜设2台。当设2台消防水泵时,可不设备用泵。当计算消防用水量超过35L凡时,消防水泵应设双动力源。[条文说明]消防水泵设2台,在其中l台不能使用时,至少还可以有一半的消防水才能,不设备用泵,可以减少投资。当计算消防水量超过35L/s时设2个动力源是按现行国家标准?建筑设计防火标准?GB50016-2006确定的。2个动力源可以是双回路电源,也可以是1个电源、1个内燃机,也可以2个都是内燃机。10.2.9LPG设施的消防给水系统利用城市消防给水管道时,室外消火栓与LPG储罐的间隔宜为30m~50m。三级站的LPG储罐距市政消火栓不大于80m,且市政消火栓给水压力大于0.2MPa时,站内可不设消火栓。[条文说明]现行国家标准?建筑设计防火标准?GB50016-2006规定:室外消火栓的保护半径不应大于150m;在市政消火栓保护半径150m以内,如消防用水量不超过15L/s时,可不设室外消火栓。本条的规定更为严格,这样规定是为了进步液化石油气加气站的平安可靠程度。10.2.10固定式消防喷淋冷却水的喷头出口处给水压力不应小于0.2MPa。挪动式消防水枪出口处给水压力不应小于0.2MPa,并应采用多功能水枪。10.3.1加油加气站设置的水冷式压缩机系统的压缩机冷却水供给,应满足压缩机的水量、水质要求,且宜循环使用。10.3.2加油加气站的排水应符合以下规定:1站内地面雨水可散流排出站外。当雨水由明沟排到站外时,应在围墙内设置水封装置。2加油站、LPG加气站或加油与LPG加气合建站排出建筑物或围墙的污水,在建筑物墙外或围墙内应分别设水封井〔独立的生活污水除外〕。水封井的水封高度不应小于0.25m;水封井应设沉泥段,沉泥段高度不应小于0.25m。3清洗油罐的污水应集中搜集处理,不应直接进入排水管道。LPG储罐的排污〔排水〕应采用活动式回收桶集中搜集处理,不应直接接人排水管道。4排出站外的污水应符合国家现行有关污水排放标准的规定。5加油站、LPG加气站,不应采用暗沟排水。[条文说明]水封设施是隔绝油气串通的有效做法。1设置水封井是为了防止可能的地面污油和受油品污染的雨水通过排水沟排出站时,站内外积聚在沟中的油气互相串通,引发火灾。2此款规定是为了防止可能提入室外污水管道中的油气和室内污水管道相通,或和站外的污水管道中直接气相相通,引发火灾。3液化石油气储罐的污水中可能含有一些液化石油气凝液,且挥发性很高,故限制其直接排入下水道,以确保平安。5埋地管道漏油容易渗入暗沟,且不易被发现,漏油顺着暗沟流到站外易引发火灾事故,故本款规定限制采用暗沟排水。需要说明的是,本款的暗沟不包括埋地敷设的排水管道。11电气、报警和紧急迫断系统11.1.1加油加气站的供电负荷等级可为三级,信息系统应设不连续供电电源。[条文说明]加油加气站的供电负荷,主要是加油机、加气机、压缩机、机泵等用电,突然停电,一般不会造成人员伤亡或大的经济损失。根据电力负荷分类标准,定为三级负荷。目前国内的加油加气站的自动化程度越来越高,如自动温度及液位检测、可燃气体检测报警系统、电脑控制的加油加气机等信息系统,但突然停电,这些系统就不能正常工作,给加油加气站的运营和平安带来危害,故规定信息系统的供电应设置不连续供电电源。11.1.2加油站、LPG加气站、加油和LPG加气合建站的供电电源,宜采用电压为380/220V的外接电源;CNG加气站、LNG加气站、L-CNG加气站、加油和CNG〔或LNG加气站、L-CNG加气站〕加气合建站的供电电隙,宜采用电压为6/10kV的外接电源。加油加气站的供电系统应设独立的计量装置。[条文说明]加油站、LPG加气站、加油和LPG加气合建站供电负荷的额定电压一般是380V/220V,用380V/200V的外接电源是最经济合理的。CNG加气站、LNG加气站、L-CNG加气站、加油和CNG〔或LNG加气站、L-CNG加气站〕加气合建站,其压缩机的供电负荷、额定电压大多用6kV,采用6kV/10kV外接电源是最经济的,故推荐用6kV/10kV外接电源。由于要独立核算,自负盈亏,所以加油加气站的供电系统,都需建立独立的计量装置。11.1.3加油站、加气站及加油加气合建站的消防泵房、罩棚、营业室、LPG泵房、压缩机间等处,均应设事故照明。11.1.4当引用外电源有困难时,加油加气站可设置小型内燃发电机组。内燃机的排烟管口,应安装阻火器。排烟管口至各爆炸危险区域边界的程度间隔,应符合以下规定:1排烟口高出地面4.5m以下时,不应小于5m。2排烟口高出地面4.5m及以上时,不应小于3m。[条文说明]采用外接电源具有投资小、经营费用低、维护管理方便等优点,故应首先考虑选用外接电源。当采用外接电源有困难时,采用小型内燃发电机组解决加油加气站的供电问题,是可行的。内燃发电机组属非防爆电气设备,其废气排出口安装排气阻火器,可以防止或减少火星排出,防止火星引燃爆炸性混合物,发生爆炸火灾事故。排烟口至各爆炸危险区域边界程度间隔详细数值的规定,主要是引用英国石油协会?商业石油库平安标准?的数据并根据国内运行经历确定的。11.1.5加油加气站的电力线路宜采用电缆并直埋敷设。电缆穿越行车道局部,应穿钢管保护。11.1.6当采用电缆沟敷设电缆肘,加油加气作业区内的电缆沟内必须充沙填实。电缆不得与油品、LPG、LNG和CNG管道以及热力管道敷设在同一沟内。[条文说明]本条为强迫性条文。当加油加气站的配电电缆较多时,采用电缆沟敷设便于检修。为了防止爆炸性气体混合物进入电缆沟,引起爆炸火灾事故,电缆沟有必要充沙填实。电缆保护层有可能破损漏电,可燃介质管道也有可能漏油漏气,这两种情况出如今同一处将酿成火灾事故;热力管道温度较高,靠近电缆敷设对电缆保护层有损坏作用。为了防止电缆与管道互相影响,故规定"电缆不得与油品、LPG、LNG和CNG管道以及热力管道敷设在同一沟内。〞11.1.7爆炸危险区域内的电气设备选型、安装、电力线路敷设等,应符合现行国家标准?爆炸和火灾危险环境电力装置设计标准?GB50058的有关规定。[条文说明]现行国家标准?爆炸和火灾危险环境电力装置设计标准?GB50058对爆炸危险区域内的电气设备选型、安装、电力线路敷设都作了详细规定,但对加油加气站内的典型设备的防爆区域划分没有详细规定,所以本标准根据加油加气站内的特点,在附录C对加油加气站内的爆炸危险区域划分作出了规定。11.1.8加油加气站内爆炸危险区域以外的照明灯具,可选用非防爆型。罩棚下处于非爆炸危险区域的灯具,应选用防护等级不低于IP44级的照明灯具。[条文说明]爆炸危险区域以外的电气设备允许选非防爆型。考虑到罩棚下的灯,经常处在多尘土、雨水有可能溅淋其上的环境中,因此规定"罩棚下处于非爆炸危险区域的灯具,应选用防护等级不低于IP44级的照明灯具。"11.2防雷、防静电11.2.1钢制油罐、LPG储罐、LNG储罐和CNG储气瓶〔组〕必须进展防雷接地,接地点不应少于2处。CNG加气母站和CNG加气子站的车载CNG储气瓶组拖车停放场地,应设两处临时用固定防雷接地装置。11.2.2加油加气站的电气接地应符合以下规定:1防雷接地、防静电接地、电气设备的工作接地、保护接地及信息系统的接地等,宜共用接地装置,其接地电阻应按其中接地电阻值要求最小的接地电阻值确定。2当各自单独设置接地装置时,油罐、LPG储罐、LNG储罐和CNG储气瓶〔组〕的防雷接地装置的接地电阻、配线电缆金属外皮两端和保护钢管两端的接地装置的接地电阻,不应大于10Ω,电气系统的工作和保护接地电阻不应大于4Ω,地上油品、LPG、CNG和LNG管道始、末端和分支处的接地装置的接地电阻,不应大于30Ω。[条文说明]加油加气站的面积一般都不大,各类接地共用一个接地装置既经济又平安。当单独设置接地装置时,各接地装置之间要保持一定间隔〔地下大于3m〕,否那么是分不开的。当分不开时,只好合并在一起设置,但接地电阻要按其中最小要求值设置。11.2.3当LPG储罐的阴极防腐符合以下规定时,可不另设防雷和防静电接地装置:1LPG储罐采用牺牲阳极法进展阴极防腐时,牺牲阳极的接地电阻不应大于10Ω,阳极与储罐的铜芯连线横截面不应小于16mm2。2LPG储罐采用强迫电流法进展阴极防腐时,接地电极应采用钵棒或镜钵复合棒,其接地电阻不应大于10Ω,接地电极与储罐的铜芯连线横截面不应小于16mm2。[条文说明]LPG储罐采用牺牲阳极法做阴极防腐时,只要牺牲阳极的接地电阻不大于10Ω,阳极与储罐的铜芯连线横截面不小于16mm2就能满足将雷电流顺利泄入大地,降低还击电位和跨步电压的要求;LPG储罐采用强迫电流法进展阴极防腐时,假设储罐的防雷和防静电接地极用钢质材料,必将造成保护电流大量流失。而锌棒或镁锌复合材料在土壤中的开路电位为1.1V〔相对饱和硫酸铜电极〕,这一电位与储罐阴极保护所要求的电位根本相等,因此,接地电极采用锌棒或镁锌复合棒,保护电流就不会从这里流失了。锌棒或镁锌复合棒接地极比钢制接地极导电才能还好,只要强迫电流法阴极防腐系统的阳极采用锌棒或镁锌复合棒,并使其接地电阻不大于10Ω,用锌棒或镁锌复合棒兼做防雷和防静电接地极,可以保证储罐有良好的防雷和防静电接地保护,是完全可行的。11.2.4埋地钢制油罐、埋地LPG储罐和埋地LNG储罐,以及非金属油罐顶部的金属部件和罐内的各金属部件,应与非埋地局部的工艺金属管道互相做电气连接并接地。[条文说明]本条为强迫性条文。由于埋地油品储罐、LPG储罐埋在土里,受到土层的屏蔽保护,当雷击储罐顶部的土层时,土层可将雷电流疏散导走,起到保护作用,故不需再装设避雷针〔线〕防雷。但其高出地面的量油孔、通气管、放散管及阻火器等附件,有可能遭受直击雷或感应雷的损害,故应互相做良好的电气连接并应与储罐的接地共用一个接地装置,给雷电提供一个泄人大地的良好通路,防止雷电还击火花造成雷害事故。11.2.5加油加气站内油气放散管在接入全站共用接地装置后,可不单独做防雷接地。11.2.6当加油加气站内的站房和罩棚等建筑物需要防直击雷时,应采用避雷带〔网〕保护。当罩棚采用金属屋面时,宜利用屋面作为接闪器,但应符合以下规定:1板间的连接应是持久的电气贯穿,可采用铜锌合金焊、熔焊、卷边压接、缝接、螺钉或螺栓连接。2金属板下面不应有易燃物品,热镀锌钢板的厚度不应小于0.5mm,铝板的厚度不应小于0.65mm,锌板的厚度不应小于0.7mm。3金属板应无绝缘被覆层。注:薄的油漆保护层或1mm厚沥青层或0.55mm厚聚氯乙烯层不属于绝缘被覆层。11.2.7加油加气站的信息系统应采用铠装电缆或导线穿钢管配线。配线电缆金属外皮两端、保护钢管两端均应接地。[条文说明]要求加油加气站的信息系统〔通信、液位、计算机系统等〕采用铠装电缆或导线穿钢管配线,是为了对电缆施行良好的保护。规定配线电缆外皮两端、保护管两端均应接地,是为了产生电磁封锁效应,尽量减少雷电波的侵入,减少或消除雷电事故。11.2.8加油加气站信息系统的配电线路首、末端与电子器件连接时,应装设与电子器件耐压程度相适应的过电压〔电涌〕保护器。[条文说明]加油加气站信息系统的配电线路首、末端装设过电压〔电涌〕保护器,主要是为了防止雷电电磁脉冲过电压损坏信息系统的电子器件。11.2.9380/220V供配电系统宜采用TN-S系统,当外供电源为380V时,可采用TN-C-S系统。供电系统的电缆金属外皮或电缆金属保护管两端均应接地,在供配电系统的电源端应安装与设备耐压程度相适应的过电压〔电涌〕保护器。[条文说明]加油加气站的380V/220V供配电系统,采用TN-S系统,即在总配电盘〔箱〕开场引出的配电线路和分支线路,PE线与N线必须分开设置,使各用电设备形成等电位连接,PE线正常时不走电流,这在防爆场所是很必要的,对人身和设备平安都有好处。在供配电系统的电源端,安装过电压〔电涌〕保护器,是为钳制雷电电磁脉冲产生的过电压,使其过电压限制在设备所能耐受的数值内,防止雷电损坏用电设备。11.2.10地上或管沟敷设的油品管道、LPG管道、LNG管道和CNG管道,应设防静电和防感应雷的共用接地装置,其接地电阻不应大于30Ω。11.2.11加油加气站的汽油罐车、LPG罐车和LNG罐车卸车场地,应设卸车或卸气时用的防静电接地装置,并应设置能检测跨接线及监视接地装置状态的静电接地仪。[条文说明]本条规定"加油加气站的汽油罐车、LPG罐车和LNG罐车卸车场地和CNG加气子站内的车载储气瓶组的卸气场地,应设卸车或卸气时用的防静电接地装置",是防止静电事故的重要措施。要求"设置能检测跨接线及监视接地装置状态的静电接地仪",是为了能检测接地线和接地装置是否完好、接地装置接地电阻值是否符合标准要求、跨接线是否连接结实、静电消除通路是否已经形成等功能。实际操作时上述检查合格后,才允许卸油和卸液化石油气。使用具有以上功能的静电接地仪,就能防止罐车卸车时发生静电事故。11.2.12在爆炸危险区域内工艺管道上的法兰、胶管两端等连接处,应用金属线跨接。当法兰的连接螺栓不少于5根时,在非腐蚀环境下可不跨接。[条文说明]在爆炸危险区域内的油品、LPG、LNG和CNG管道上的法兰及胶管两端连接处应有金属线跨接,主要是为了防止法兰及胶管两端连接处由于连接不良〔接触电阻大于0.03Ω〕而发生静电或雷电火花,继而发生爆炸火灾事故。有不少于5根螺栓连接的法兰,在非腐蚀环境下,法兰连接处的连接是良好的,故可不做金属线跨接。11.2.13油罐车卸油用的卸油软管、油气回收软管与两端接头,应保证可靠的电气连接。11.2.14采用导静电的热塑性塑料管道时,导电内衬应接地;采用不导静电的热塑性塑料管道时,不埋地局部的热熔连接件应保证长期可靠的接地,也可采用专用的密封帽将连接收件的电熔插孔密封,管道或接头的其他导电部件也应接地。11.2.15防静电接地装置的接地电阻不应大于100Ω。11.2.16油品罐车、LPG罐车、LNG罐车卸车场地内用于防静电跨接的固定接地装置,不应设置在爆炸危险1区。[条文说明]在罐车卸车时,需用接地卡将罐车与储罐进展等电位连接,在连接的瞬间有可能产生火花。11.3.1户外安装的充电设备的根底应高于所在地坪200mm。11.3.2户外安装的直流充电机、直流充电桩和交流充电桩的防护等级应为IP54。11.3.3直流充电机、直流或交流充电桩与站内汽车通道〔或充电车位〕相邻一侧,应设置车挡或防撞〔柱〕栏,防撞〔柱〕栏的高度不应小于0.5m。11.4.1加气站、加油加气合建站应设置可燃气体检测报警系统。11.4.2加气站、加油加气合建站内设置有LPG设备、LNG设备的场所和设置有CNG设备〔包括罐、瓶、泵、压缩机等〕的房间内、罩棚下,应设置可燃气体检测器。11.4.3可燃气体检测器一级报警设定值应小于或等于可燃气体爆炸下限的25%。[条文说明]本条规定是根据现行国家标准?石油化工可燃气体和有毒气体检测报警设计标准?GB50493-2021的有关规定制定的。11.4.4LPG储罐和LNG储罐应设置液位上限、下限报警装置和压力上限报警装置。11.4.5报警器宜集中设置在控制室或值班室内。11.4.6报警系统应配有不连续电掘。11.4.7可燃气体检测器和报警器的选用和安装,应符合现行国家标准?石油化工可燃气体和有毒气体检测报警设计标准?GB50493的有关规定。11.4.8LNG泵应设超温、超压自动停泵保护装置。11.5.1加油加气站应设置紧急迫断系统,该系统应能在事故状态下迅速切断加油泵、LPG泵、LNG泵、LPG压缩机、CNG压缩机的电源和关闭重要的LPG、CNG、LNG管道阀门。紧急迫断系统应具有失效保护功能。[条文说明]本条为强迫性条文。设置紧急迫断系统,可以在事故〔火灾、超压、超温、泄漏等〕发生初期,迅速切断加油泵、LPG泵、LNG泵、LPG压缩机、CNG压缩机的电源和关闭重要的LPG、CNG、LNG管道阀门,阻止事态进一步扩大,是一项重要的平安防护措施。11.5.2加油泵、LPG泵、LNG泵、LPG压缩机、CNG压缩机的电源和加气站管道上的紧急迫断阀,应能由手动启动的远程控制切断系统操纵关闭。[条文说明]本条的规定,是为了使操作人员能在平安地点进展关闭加油泵、LPG泵、LNG泵、LPG压缩机、CNG压缩机的电源和紧急迫断阀操作。11.5.3紧急迫断系统应至少在以下位置设置启动开关:1距加气站卸车点5m以内。2在加油加气现场工作人员容易接近的位置。3在控制室或值班室内。11.5.4紧急迫断系统应只能手动复位。12采暖通风、建〔构〕筑物、绿化12.1采暖通风12.1.1加油加气站内的各类房间应根据站场环境、消费工艺特点和运行管理需要进展采暖设计。采暖房间的室内计算温度不宜低于表12.1.1的规定。表12.1.1采暖房间的室内计算温度房间名称采暖室内计算温度〔℃〕营业室、仪表控制室、办公室、值班休息室18浴室、更衣室25卫生间12压缩机间、调压器间、可燃液体泵房、发电间12消防器材间5[条文说明]本条是根据现行国家标准?采暖通风与空气调节设计标准?GB50019-2003的有关规定制定的。12.1.2加油加气站的采暖宜利用城市、小区或邻近单位的热源。无利用条件时,可在加油加气站内设置锅炉房。12.1.3设置在站房内的热水锅炉房〔间〕,应符合以下规定:1锅炉宜选用额定供热量不大于140kW的小型锅炉。2当采用燃煤锅炉时,宜选用具有除尘功能的自然通风型锅炉。锅炉烟囱出口应高出屋顶2m及以上,且应采取防止火星外逸的有效措施。3当采用燃气热水器采暖时,热水器应设有排烟系统和熄火保护等平安装置。12.1.4加油加气站内,爆炸危险区域内的房间或箱体应采取通风措施,并应符合以下规定:1采用强迫通风时,通风设备的通风才能在工艺设备工作期间应按每小时换气12次计算,在工艺设备非工作期间应按每小时换气5次计算。通风设备应防爆,并应与可燃气体浓度报警器联锁。2采用自然通风时,通风口总面积不应小于300cm2/m3〔地面〕,通风口不应少于2个,且应靠近可燃气体积聚的部位设置。[条文说明]本条规定了加油加气站内爆炸危险区域内的房间应采取通风措施,以防止发生中毒和爆炸事故。采用自然通风时,通风口的设置,除满足面积和个数外,还需要考虑通风口的位置。对于可能世漏液化石油气的建筑物,以下排风为主;对于可能泄漏天然气的建筑物,以上排风为主。排风口布置时,尽可能均匀,不留死角,以便于可燃气体的迅速扩散。12.1.5加油加气站室内外采暖管道宜直埋敷设,当采用管沟敷设时,管沟应充沙填实,进出建筑物处应采取隔断措施。12.2建〔构〕筑物12.2.1加油加气作业区内的站房及其他附属建筑物的耐火等级不应低于二级。当罩棚顶棚的承重构件为钢构造时,其耐火极限可为0.25h。[条文说明]本条规定"加油加气作业区内的站房及其他建筑物的耐火等级不应低于二级",是为了降低火灾危险性,降低次生灾害。罩棚四周〔或三面〕开敞,有利于可燃气体扩散、人员撤离和消防,其平安性优于房间式建筑物,因此规定"当罩棚的顶棚为钢构造时,其耐火极限可为0.25h。"12.2.2汽车加油、加气场地宜设罩棚,罩棚的设计应符合以下规定:1罩棚应采用不燃烧材料建造。2进站口无限高措施时,罩棚的净空高度不应小于4.5m;进站口有限高措施时,罩棚的净空高度不应小于限高高度。3罩棚遮盖加油机、加气机的平面技影间隔不宜小于2m。4罩棚设计应计算活荷载、雪荷载、风荷载,其设计标准值应符合现行国家标准?建筑构造荷载标准?GB50009的有关规定。5罩棚的抗震设计应按现行国家标准?建筑抗震设计标准?GB50011的有关规定执行。6设置于CNG设备和LNG设备上方的罩棚,应采用防止天然气积聚的构造形式。[条文说明]加油岛、加气岛及加油、加气场地系机动车辆加油、加气的固定场所,为防止操作人员和加油、加气设备长期处于雨淋和日晒状态,故规定"汽车加油、加气场地宜设罩棚"。2对于罩棚高度,主要是考虑能顺利通过各种加油、加气车辆。除少数超大型集装箱车辆外,结合我国实际情况和国家现行的有关标准标准要求,故规定进站口无限高措施时,罩棚有效高度不应小于4.5m。有的加油加气站受条件限制,只能为小型车效劳,进站口有限高时,罩棚的有效高度小于限高也是可行的。4近几年,由于风雪荷载造成罩棚坍塌的事故发生较多,故本条指出"罩棚设计应计算活荷载、雪荷载、风荷载"。6天然气比空气轻,世漏出来的天然气会向上飘散,假如窝存在罩棚里面,有可能形成爆炸性气体,本条规定旨在防止出现这种隐患。12.2.3加油岛、加气岛的设计应符合以下规定:1加油岛、加气岛应高出停车位的地坪0.15m~0.2m。2加油岛、加气岛两端的宽度不应小于1.2m。3加油岛、加气岛上的罩棚立柱边缘距岛端部,不应小于0.6m。[条文说明]加油、加气岛为安装加油机、加气机的平台,又称平安岛。为使汽车加油、加气时,加油机、加气机和罩棚柱不受汽车碰撞和确保操作人员人身平安,根据实际需要,对加油、加气岛的高度、宽度及其突出罩棚柱外的间隔作了规定。12.2.4布置有可燃液体或可燃气体设备的建筑物的门窗应向外开启,并应按现行国家标准?建筑设计防火标准?GB50016的有关规定采取泄压措施。12.2.5布置有LPG或LNG设备的房间的地坪应采用不发生火花地面。[条文说明]本条为强迫性条文。LPG或LNG设备泄漏的气体比空气重,易于在房间的地面处积聚,要求"地坪应采用不发生火花地面"是一项重要的防爆措施。12.2.6加气站的CNG储气瓶〔组〕间宜采用开敞式或半开敞式钢筋混凝土构造或钢构造。屋面应采用不燃烧轻质材料建造。储气瓶〔组〕管道接口端朝向的墙应为厚度不小于200mm的钢筋混凝土实体墙。12.2.7加油加气站内的工艺设备,不宜布置在封闭的房间或箱体内;工艺设备〔不包括本标准要求埋地设置的油罐和LPG储罐〕需要布置在封闭的房间或箱体内时,房间或箱体内应设置可燃气体检测报警器和强迫通风设备,并应符合本标准第12.1.4条的规定。12.2.8当压缩机间与值班室、仪表间相邻时,值班室、仪表间的门窗应位于爆炸危险区范围之外,且与压缩机间的中间隔墙应为无门窗洞口的防火墙。[条文说明]本条规定,主要是为了保证值班人员的平安和改善操作环境、减少噪声影响。12.2.9站房可由办公室、值班室、营业室、控制室、变配电间、卫生间和便利店等组成,站房内可设非明火餐厨设备。12.2.10站房的一局部位于加油加气作业区内时,该站房的建筑面积不宜超过300m2,且该站房内不得有明火设备。12.2.11辅助效劳区内建筑物的面积不应超过本标准附录B中三类保护物标准,其消防设计应符合现行国家标准?建筑设计防火标准?GB50016的有关规定。12.2.12站房可与设置在辅助效劳区内的餐厅、汽车效劳、锅炉房、厨房、员工宿舍、司机休息室等设施合建,但站房与餐厅、汽车效劳、锅炉房、厨房、员工宿舍、司机休息室等设施之间,应设置无门窗洞口且耐火极限不低于3h的实体墙。[条文说明]允许站房与锅炉房、厨房等站内建筑物合建,可减少加油站占地。要求站房与锅炉房、厨房之间应设置无门窗洞口且耐火极限不低于3h的实体墙,可使互相间的影响降低到最低程度。12.2.13站房可设在站外民用建筑物内或与站外民用建筑物合建,并应符合以下规定:1站房与民用建筑物之间不得有连接通道。2站房应单独开设通向加油加气站的出人口。3民用建筑物不得有直接通向加油加气站的出人口。[条文说明]站房本身不是危险性建筑物,设在站外民用建筑物内有利于节约用地,只要两者之间没有通道连接就可保证平安。12.2.14当加油加气站内的锅炉房、厨房等有明火设备的房间与工艺设备之间的间隔符合表5.0.13的规定但小于或等于25m时,其朝向加油加气作业区的外墙应为无门窗洞口且耐火极限不低于3h的实体墙。12.2.15加油加气站内不应建地下和半地下室。[条文说明]地下建筑物易积聚油气,为保证平安,在加油加气站内限制建地下建〔构〕筑物是必要的。12.2.16位于爆炸危险区域内的操作井、排水井,应采取防渗漏和防火花发生的措施。12.3.1加油加气站作业区内不得种植油性植物。12.3.2LPG加气站作业区内不应种植树木和易造成可燃气体积聚的其他植物。13工程施工13.1一般规定13.1.1承建加油加气站建筑工程的施工单位应具有建筑工程的相应资质。13.1.2承建加油加气站安装工程的施工单位应具有安装工程的相应资质。从事锅炉、压力容器及压力管道安装、改造、维修的单位,应获得相应的特种设备答应证。13.1.3从事锅炉、压力容器和压力管道焊接的焊工,应按现行行业标准?特种设备焊接操作人员考核细那么?TSGZ6002的有关规定,获得与所从事的焊接工作相适应的焊工合格证。13.1.4无损检测人员应获得相应的资格。13.1.5加油加气站工程施工应按工程设计文件及工艺设备、电气仪表的产品使用说明书进展,需修改设计或材料代用时,应有原设计单位变更设计的书面文件或经原设计单位同意的设计变更书面文件。13.1.6施工单位应编制施工方案,并应在施工前进展设计交底和技术交底。施工方案宜包括以下内容:1工程概况;2施工部署;3施工进度方案;4资源配置方案;5主要施工方法和质量标准;6质量保证措施和平安保证措施;7施工平面布置;8施工记录。13.1.7施工用设备、检测设备性能应可靠,计量器具应经过检定,处于合格状态,并应在有效检定期内。13.1.8加油加气站施工应做好施工记录,其中隐蔽工程施工记录应有建立或监理单位代表确认签字。13.1.9当在敷设有地下管道、线缆的地段进展土石方作业时,应采取平安施工措施。13.1.10施工中的平安技术和劳动保护,应按现行国家标准?石油化工建立工程施工平安技术标准?GB50484的有关规定执行。13.2.1材料和设备的规格、型号、材质等应符合设计文件的要求。13.2.2材料和设备应具有有效的质量证明文件,并应符合以下规定:1材料质量证明文件的特性数据应符合相应产品标准的规定。2“压力容器产品质量证明书〞应符合现行行业标准?固定式压力容器平安技术监察规程?TSGR0004的有关规定,且应有"锅炉压力容器产品平安性能监视检验证书"。3气瓶应具有"产品合格证和批量检验质量证明书",且应有"锅炉压力容器产品平安性能监视检验证书"。4压力容器应按现行国家标准?钢制压力容器?GB150的有关规定进展检验与验收;LNG储罐还应按现行国家标准?低温绝热压力容器?GB18442的有关规定进展检验与验收。5油罐等常压容器应按设计文件要求和现行行业标准?钢制焊接常压容器?NB/T47003.1的有关规定进展检验与验收。6储气井应获得"压力容器〔储气井〕产品平安性能监视检验证书"后投入使用。7可燃介质阀门应按现行行业标准?石油化工钢制通用阀门选用、检验及验收?SH3064的有关规定进展检验与验收。8进口设备尚应有商检部门出具的进口设备商检合格证。[条文说明]对本条说明如下:1对于金属管道器材,可执行的国内标准标准有现行国家标准?输送流体用无缝钢管?GB/T8163、?高压锅炉用无缝钢管?GB5310,?流体输送用不锈钢无缝钢管?GB/T14976、?钢制对焊无缝管件?GB/T12459等;对非金属输油管道,目前中国还没有相应的产品标准,建议参照欧洲标准?加油站埋地安装用热塑性塑料管道和挠性金属管道?EN14125-2004执行。5对非金属油罐,目前中国还没有相应的产品标准,建议参照美国标准?用于储存石油产品、乙醇和含醇汽油的玻璃钢地下油罐?UL1316执行。6"压力容器〔储气井〕产品平安性能监视检验证书"是指储气井本体由具有相应资质的锅炉压力容器〔特种设备〕检验机构对所用材料、组装、试验进展监视检验后出具的证书。13.2.3计量仪器应经过检定,处于合格状态,并应在有效检定期内。13.2.4设备的开箱检验,应由有关人员参加,并应按装箱清单进展以下检查:1应核对设备的名称、型号、规格、包装箱号、箱数,并应检查包装状况。2应检查随机技术资料及专用工具。3应对主机、附属设备及零、部件进展外观检查,并应核实零、部件的品种、规格、数量等。4检验后应提交有签证的检验记录。13.2.5可燃介质管道的组成件应有产品标识,并应按现行国家标准?石油化工金属管道工程施工质量验收标准?GB50517的有关规定进展检验。13.2.6油罐在安装前应进展以下检查:1钢制油罐应进展压力试验,试验用压力表精度不应低于2.5级,试验介质应为温度不低于50C的干净水,试验压力应为0.1MPa。升压至0.1MPa后,应停压10min,然后降至0.08MPa,再停压30min,应以不降压、无泄漏和无变形为合格。压力试验后,应及时去除罐内的积水及焊渣等污物。2双层油罐内层与外层之间的间隙,应以35kPa空气静压进展正压或真空度渗漏检测,持压30min,应以不降压、无泄漏为合格。3双层油罐内层与外层的夹层,应以34.5kPa进展水压或气压试验,或以18kPa进展真空试验。持压1h,应以以不降压、无泄漏为合格。4油罐在制造厂已进展压力试验井有压力试验合格报告,并经现场外观检查罐体无损伤,且双层油罐内外层之间的间隙持压符合本条第2款的要求时,施工现场可不进展压力试验。13.2.7LPG储罐、LNG储罐和CNG储气瓶〔含瓶口阀〕安装前,应检查确认内部无水、油和焊渣等污物。13.2.8当材料和设备有以下情况之一时,不得使用:1质量证明文件特性数据不全或对其数据有异议的。2实物标识与质量证明文件标识不符的。3要求复验的材料未进展复验或复验后不合格的。4不满足设计或国家现行有关产品标准和本标准要求的。13.2.9属以下情况之一的储罐,应根据国家现行有关标准和本标准第6.1节的规定,进展技术鉴定合格后再使用:1旧罐复用及出厂存放时间超过2年的。2有明显变形、锈蚀或其他缺陷的。3对质量有异议的。13.2.10埋地油罐的罐体质量检验应在油罐就位前进展,并应有记录,质量检验包括以下内容:1油罐直径、壁厚、公称容量。2出厂日期和使用记录。3腐蚀情况及技术鉴定合格报告。4压力试验合格报告。13.3.1工程测量应按现行国家标准?工程测量标准?GB50026的有关规定进展。施工过程中应对平面控制桩、水准点等测量成果进展检查和复测,并应对水准点和标桩采取保护措施。13.3.2进展场地平整和土方开挖回填作业时,应采取防止地表水或地下水流入作业区的措施。排水出口应设置在远离建筑物的低洼地点,并应保证排水畅通。排水暗沟的出水口处应采取防止冻结的措施。临时排水设施应待地下工程土方回填完毕后再撤除。13.3.3在地下水位以下开挖土方时,应采取防止周围建〔构〕筑物产生附加沉降的措施。13.3.4当设计文件无要求时,场地平土应以不小于2%口的坡度坡向排水沟。13.3.5土方工程应按现行国家标准?建筑地基根底工程施工质量验收标准?GB50202的有关规定进展验收。13.3.6混凝土设备根底模板、钢筋和混凝土工程施工,除应符合现行行业标准?石油化工设备渥凝土根底工程施工质量验收标准?SH/T3510的有关规定外,尚应符合以下规定:1撤除模板时根底混凝土到达的强度,不应低于设计强度的40%。2钢筋的混凝土保护层厚度允许偏向应为±10mm。3设备根底的工程质量应符合以下规定:1〕根底混凝土不得有裂缝、蜂窝、露筋等缺陷;2〕根底周围土方应穷实、整平;3〕螺栓应无损坏、腐蚀,螺栓预留孔和预留洞中的积水、杂物应清理干净;4〕设备根底应标出轴线和标高,根底的允许偏向应符合表13.3.6的规定:5〕由多个独立根底组成的设备根底,各个根底间的轴线、标高等的允许偏向应按表13.3.6的规定检查。表13.3.6块体式设备根底的允许偏向(mm)项次项目允许偏向1轴线位置20项次项目允许偏向2不同平面的标高〔不计外表灌浆层厚度〕0-203平面外形尺寸±204凸台上平面外形尺寸0-205凹穴平面尺寸+2006平面度(包括地坪上需安装设备局部)每米5全长107侧面垂直度每米5全高108预埋地脚螺栓标高〔顶端〕+100螺栓中心圆直径±5中心距〔在根部和顶部两处测量〕±29地脚螺栓预留孔中心线位置10深度+200孔中心线铅垂度1010预埋件标高〔平面〕+50中心线位置10程度度104根底交付设备安装时,混凝土强度不应低于设计强度的75%。5当对设备根底有沉降量要求时,应在找正、找平及底座二次灌浆完成并到达规定强度后,按以下程序进展沉降观测,应以根底均匀沉降且6d内累计沉降量不大于12mm为合格:1〕设置观测基准点和液位观测标识;2〕1/3分期注水,每期稳定时间不得少于12h;3〕设备充满水后,观测时间不得少于6d。13.3.7站房及其他附属建筑物的根底、构造柱、圈梁、模板、钢筋、泪凝土,以及砖石工程等的施工,应符合现行国家标准?建筑地基根底工程施工质量验收标准?GB50202、?砌体工程施工质量验收标准?GB50203和?混凝土构造工程施工质量验收标准?GB50204的有关规定。13.3.8防渗混凝土的施工应符合现行国家标准?地下工程防水技术标准?GB50108的有关规定。防渗罐池施工应符合现行行业标准?石油化工混凝土水池工程施工及验收标准?SH/T3535的有关规定。13.3.9站房及其他附属建筑物的屋面工程、地面工程和建筑装饰工程的施工,应符合现行国家标准?屋面工程质量验收标准?GB50207、?建筑地面工程施工质量验收标准?GB50209和?建筑装饰装修工程质量验收标准?GB50210的有关规定。13.3.10钢构造的制作、安装应符合现行国家标准?钢构造工程施工质量验收标准?GB50205的有关规定。建筑物和钢构造的防火涂层的施工,应符合设计文件与产品使用说明书的要求。13.3.11站区建筑物的采暖和给排水施工,应按现行国家标准?建筑给水排水及采暖工程施工质量验收标准?GB50242的有关规定进展验收。13.3.12站区混凝土地面施工,应符合国家现行标准?公路路基施工技术标准?JTGF10、?公路路面基层施工技术标准?JTJ034和?水泥混凝土路面施工及验收标准?GBJ97的有关规定,并应按地基士回填芳实、垫层铺设、面层施工的工序进展控制,上道主序未经检查验收合格,下道工序不得施工。13.4设备安装工程13.4.1加油加气站工程所用的静设备宜在制造厂整体制造。13.4.2静设备的安装应符合现行国家标准?石油化工静设备安装工程施工质量验收标准?GB50461的有关规定。安装允许偏向应符合表13.4.2的规定。表13.4.2设备安装允许偏向(mm)检查工程偏向值中心线位置5标高±5储罐程度度轴向L/1000径向2D/1000塔器垂直度H/1000塔器方位〔沿底座环圆周测量〕10注:D为静设备外径;L为卧式储罐长度;H为立式塔器高度。[条文说明]对于LPG储罐等有安装倾斜度要求的设备,储罐程度度宜以设计倾斜度为基准。13.4.3油罐和液化石油气罐安装就位后,应按本标准第13.3.6条第5款的规定进展注水沉降。13.4.4静设备封孔前应去除内部的泥砂和杂物,并应经建立或监理单位代表检查确认后再封闭。13.4.5CNG储气瓶〔组〕的安装应符合设计文件的要求。13.4.6CNG储气井的建造除应符合现行行业标准?高压气地下储气井?SY/T6535的有关规定外,尚应符合以下规定:1储气井井筒与地层之间的环形空隙应用硅酸盐水泥全井段填充,固井水泥浆应返出地面,且填充的水泥浆的体积不应小于空隙的理论计算体积,其密度不应小于1650kg/m3。2储气井应根据所处环境条件进展防腐蚀设计及处理。3储气井组宜在井口装置下端面至地下埋深不小于1.5m,以井口中心点为中心且半径不小于1m的范围内,采用C30钢筋混凝土进展加强固定。4储气井的钻井和固井施工应由具有相应资质的工程监理单位进展过程监理,并获得"工程质量监理评估报告"。5储气井地上局部的建造、检验和验收,尚应符合现行国家标准?压力容器?有关规定。[条文说明]本条对储气井固井施工提出了要求。2水泥已具备一定的防腐功能,但在建造过程中假设遇到Cl-、SO42-、HCO3-、CO32-、HS-等对水泥有腐蚀作用的地层,那么需采取防腐蚀的施工处理。3在对现用井的检测中发现,井口至地下1.5m内由于地表水的下渗而产生较严重的腐蚀,采用加强固定后,既能防止地表水的浸透和井口腐蚀,同时也克制了储气井在极限条件下的上冲破坏的危险,到达平安使用的目的。13.4.7LNG储罐在预冷前罐内应进展枯燥处理,枯燥后储罐内气体的露点不应高于-20℃。13.4.8加油机、加气机安装应按产品使用说明书的要求进展,并应符合以下规定:1安装完毕,应按产品使用说明书的规定预通电,并应进展整机的试机工作。在初次上电前应再次检查确认以下事项符合要求:1〕电源线已连接好;2〕管道上各接口已按设计文件要求连接完毕;3〕管道内污物已去除。2加气枪应进展加气充装泄漏测试,测试压力应按设计压力进展。测试不得少于3次。3试机时不得以水代油〔气〕试验整机。13.4.9机械设备安装应符合现行国家标准?机械设备安装工程施工及验收通用标准?GB50231的有关规定。13.4.10压缩机与泵的安装应符合现行国家标准?风机、压缩机、泵安装工程施工及验收标准?GB50275的有关规定。13.4.11压缩机在空气负荷试运转中,应进展以下各项检查和记录:1光滑油的压力、温度和各部位的供油情况。2各级吸、排气的温度和压力。3各级进、排水的温度、压力和冷却水的供给情况。4各级吸、排气阀的工作应无异常现象。5运动部件应无异常响声。6连接部位应无漏气、漏油或漏水现象。7连接部位应无松动现象。8气量调节装置应灵敏。9主轴承、滑道、填函等主要摩擦部位的温度。10电动机的电流、电压、温升。11自动控制装置应灵敏、可靠。13.4.12压缩机空气负荷试运转后,应清洗油过滤器并更换光滑油。13.5.1与储罐连接的管道应在储罐安装就位并经注水或承重沉降试验稳定后进展安装。13.5.2热塑性塑料管道安装完后,埋地局部的管道应将管件上电熔连接的通电插孔用专用密封帽或绝缘材料密封。非理地局部的管道应按本标准第11.2.14条的规定执行。13.5.3在安装带导静电内衬的热塑性塑料管道时,应确保各连接部位电气连通,并应在管道安装完后或覆土前,对非金属管道做电气连通测试。13.5.4可燃介质管道焊缝外观应成型良好,与母材圆滑过度,宽度宜为每侧盖过坡口2mm.焊接接头外表质量应符合以下规定:1不得有裂纹、未熔合、夹渣、飞溅存在。2CNG和LNG管道焊缝不得有咬肉,其他管道焊缝咬肉深度不应大于0.5mm,连续咬肉长度不应大于100mm,且焊缝两侧咬肉总长不应大于焊缝全长的10%。3焊缝外表不得低于管道外表,焊缝余高不应大于2mm。13.5.5可燃介质管道焊接接头无损检测方法应符合设计文件要求,缺陷等级评定应符合现行行业标准?承压设备无损检测?JB/T4730.1~JB/T4730.6的有关规定,并应符合以下规定:1射线检测时,射线检测技术等级不得低于AB级,管道焊接接头的合格标准,应符合以下规定:1〕LPG、LNG和CNG管道Ⅱ级应判为合格;2〕油品和油气管道Ⅲ级应判为合格。2超声波检测时,管道焊接接头的合格标准,应符合以下规定:1〕LNG和CNG管道I级应判为合格;2〕油品和油气管道Ⅱ级应判为合格。3当射线检测改用超声波检测时,应征得设计单位同意并获得证明文件。13.5.6每名焊工施焊焊接接头射线或超声波检测百分率,应符合以下规定:1油品管道焊接接头,不得低于10%。2LPG管道焊接接头,不得低于20%。3CNG和LNG管道焊接接头,应为100%。4固定焊的焊接接头不得少于检测数量的40%,且不应少于1个。13.5.7可燃介质管道焊接接头抽样检验,有不合格时,应按该焊工的不合格数加倍检验,仍有不合格时应全部检验。同一个不合格焊缝的返修次数,碳钢管道不得超过3次,其它金属管道不得超过2次。13.5.8可燃介质管道上流量计孔板上、下游直管的长度,应符合设计文件要求,且设计文件要求的直管长度范围内的焊缝内外表应与管道内外表平齐。13.5.9加油站工艺管道系统安装完成后,应进展压力试验,并应符合以下规定:1压力试验宜以干净水进展。2压力试验的环境温度不得低于5℃。3管道的工作压力和试验压力,应按表13.5.9取值。表13.5.9加油站工艺管道系统的工作压力和试验压力管道材质工作压力〔kPa〕试验压力〔kPa〕真空正压正压加油管道〔采用潜油泵加压〕钢管+350-+600±50热塑性塑料管道+350-+500±10负压加油管道〔采用自吸式加油机〕钢管-60-90±5+600±50热塑性塑料管道-60-90±5+500±10通气管横管、油气回收管道钢管+130-90±5+600±50热塑性塑料管道+100-90±5+500±10卸油管道钢管100-+600±50热塑性塑料管道100-+500±10双层外层管道钢管-50~+450-90±5+600±50热塑性塑料管道-50~+450-60±5+500±10注:表中压力值为表压。13.5.10LPG、CNG、LNG管道系统安装完成后,应进展压力试验,并应符合以下规定:1钢制管道系统的压力试验应以干净水进展,试验压力应为设计压力的1.5倍。奥氏体不锈钢管道以水作试验介质时,水中的氯离子含量不得超过50mg/L。2LNG管道系统宜采用气压试验,当采用液压试验时,应有将试验液体完全排出管道系统的措施。3管道系统采用气压试验时,应有经施工单位技术总负责人批准的平安措施,试验压力应为设计压力的1.15倍。4压力试验的环境温度不得低于5℃。[条文说明]由于气压试验具有一定的危险性,所以要求试压前应事先制定可靠的平安措施并经施工单位技术总负责人批准。在温度降至一定程度时,金属可能会发生冷脆,因此压力试验时环境温度不宜过低,本条对此作了最低温度规定。13.5.11压力试验过程中有泄漏时,不得带压处理。缺陷消除后应重新试压。13.5.12可燃介质管道系统试压完毕,应及时撤除临时盲板,并应恢复原状。13.5.13可燃介质管道系统试压合格后,应用干净水进展冲洗或用空气进展吹扫,并应符合以下规定:1不应安装法兰连接的平安阀、仪表件等,对巳焊在管道上的阀门和仪表应采取保护措施。2不参与冲洗或吹扫的设备应隔离。3CNG、LNG管道宜采用空气吹扫。吹扫压力不得超过设备和管道系统的设计压力,空气流速不得小于20m/s,应以无游离水为合格。4水冲洗流速不得小于1.5m/s。13.5.14可燃介质管道系统采用水冲洗时,应目测排出口的水色和透明度,应以出、入口水色和透明度一致为合格。采用空气吹扫时,应在排出口设白色油漆靶检查,应以5min内靶上无铁锈及其他杂物颗粒为合格。经冲洗或吹扫合格的管道,应及时恢复原状。13.5.15可燃介质管道系统应以设计压力进展严密性试验,试验介质应为压缩空气或氮气。13.5.16LNG管道系统在预冷前应进展枯燥处理,枯燥处理后管道系统内气体的露点不应高于20℃。13.5.17油气回收管道系统安装、试压、吹扫完毕之后和覆土之前,应按现行国家标准?加油站大气污染物排放标准?GB20952的有关规定,对管路密闭性和液阻进展自检。13.5.18可燃介质管道工程的施工,除应符合本节的规定外,尚应符合现行国家标准?石油化工金属管道工程施工质量验收标准?GB50517的有关规定。13.6.1盘、柜及二次回路结线的安装除应符合现行国家标准?电气装置安装工程盘、柜及二次回路结线施工及验收标准?GB50171的有关规定外,尚应符合以下规定:1母线搭接面应处理后搪锡,并应均匀涂抹电力复合脂。2二次回路接线应严密、无松动,采用多股软铜线时,线端应用相应规格的接线耳与接线端子相连。13.6.2电缆施工除应符合现行国家标准?电气装置安装工程电缆线路施工及验收标准?GB50168的有关规定外,尚应符合以下规定:1电缆进入电缆沟和建筑物时应穿管保护。保护管出入电缆沟和建筑物处的空洞应封闭,保护管管口应密封。2加油加气作业区内的电缆沟内应充沙填实。3有防火要求时,在电缆穿过墙壁、楼板或进入电气盘、柜的孔洞处应进展防火和阻燃处理,并应采取隔离密封措施。13.6.3照明施工应按现行国家标准?建筑电气工程施工质量验收标准?GB50303的有关规定进展验收。13.6.4接地装置的施工除应符合现行国家标准?电气装置安装工程接地装置施工及验收标准?GB50169的有关规定外,尚应符合以下规定:1接地体顶面埋设深度设计文件无规定时,不宜小于0.6m。角钢及钢管接地体应垂直敷设,除接地体外,接地装置焊接部位应作防腐处理。2电气装置的接地应以单独的接地线与接地干线相连接,不得采用串接方式。13.6.5设备和管道的静电接地应符合设计文件的规定。13.6.6所有导电体在安装完成后应进展接地检查,接地电阻值应符合设计要求。13.6.7爆炸及火灾危险环境电气装置的施工除应符合现行国家标准?电气装置安装工程爆炸和火灾危险环境电气装置施工及验收标准?GB50257的有关规定外,尚应符合以下规定:1接线盒、接线箱等的隔爆面上不应有砂眼、机械伤痕。2电缆线路穿过不同危险区域时,在交界处的电缆沟内应充砂、填阻火堵料或加设防火隔墙,保护管两端的管口处应将电缆周围用非燃性纤维堵塞严密,再填塞密封胶泥。3钢管与钢管、钢管与电气设备、钢管与钢管附件之间的连接,应满足防爆要求。13.6.8仪表的安装调试除应符合现行行业标准?石油化工仪表工程施工技术规程师?SH3521的有关规定外,尚应符合以下规定:1仪表安装前应进展外观检查,并应经调试校验合格。2仪表电缆电线敷设及接线前,应进展导通检查与绝缘试验。3内浮筒液面计及浮球液面计采用导向管或其他导向装置时,导向管或导向装置应垂直安装,并应保证导向管内液流畅通。4安装浮球液位报警器用的法兰与工艺设备之间连接收的长度,应保证浮球能在全量程范围内自由活动。5仪表设备外壳、仪表盘〔箱〕、接线箱等,当有可能接触到危险电压的裸露金属部件时,应作保护接地。6计量仪器安装前应确认在计量鉴定合格有效期内,如计量有效期满,应及时与建立单位或监理单位代表联络。7仪表管路工作介质为油品、油气、LPG、LNG、CNG等可燃介质时,其施工应符合现行国家标准?石油化工金属管道工程施工质量验收标准?GB50517的有关规定。8仪表安装完成后,应按设计文件及国家现行有关标准的规定进展各项性能试验,并应做书面记录。9电缆的屏蔽单端接地宜在控制室一侧接地,电缆现场端的屏蔽层不得露出保护层外,应与相邻金属体保持绝缘,同一线路屏蔽层应有可靠的电气连续性。13.6.9信息系统的通信线和电源线在室内敷设时,宜采用暗铺方式;无法暗铺时,应使用护套管或线槽沿墙明铺。13.6.10信息系统的电源线和通信线不应敷设在同一镀锌钢护套管内,通信线管与电源线管出口间隔宜为300mm。13.7.1加油加气站设备和管道的防腐蚀要求,应符合设计文件的规定。13.7.2加油加气站设备的防腐蚀施工,应符合现行行业标准?石油化工设备和管道涂料防腐蚀技术标准?SH3022的有关规定。13.7.3加油加气站管道的防腐蚀施工,应符合现行国家标准?钢质管道外腐蚀控制标准?GB/T21447的有关规定。℃、相对湿度大于80%或在雨、雪环境中,未采取可靠措施,不得进展防腐作业。13.7.5进展防腐蚀施工时,严禁在站内距作业点18.5m范围内进展有明火或电火花的作业。13.7.6已在车间进展防腐蚀处理的埋地金属设备和管道,应在现场对其防腐层进展电火花检测,不合格时,应重新进展防腐蚀处理。13.7.7设备和管道的绝热应符合现行国家标准?工业设备及管道绝热工程施工标准?GB50126的有关规定。13.8.1施工单位按合同规定范围内的工程全部完成后,应及时进展工程交工验收。13.8.2工程交工验收时,施工单位应提交以下资料:1综合局部,应包括以下内容:1〕交工技术文件说明;2〕开工报告;3〕工程交工证书;4〕设计变更一览表;5〕材料和设备质量证明文件及材料复验报告。2建筑工程,应包括以下内容:1〕工程定位测量记录;2〕地基验槽记录;3〕钢筋检验记录;4〕混凝土工程施工记录;5〕混凝土/砂浆试件试验报告;6〕设备根底允许偏向工程检验记录;7〕设备根底沉降记录;8〕钢构造安装记录;9〕钢构造防火层施工记录;10〕防水工程试水记录;11〕填方土料及填土压实试验记录;12〕合格焊工登记表;13〕隐蔽工程记录;14〕防腐工程施工检查记录。3安装工程,应包括以下内容:1〕合格焊工登记表;2〕隐蔽工程记录;3〕防腐工程施工检查记录;的防腐绝缘层电火花检测报告;如设备开箱检验记录;4〕设备安装记录;5〕设备清理、检查、封孔记录:6〕机器安装记录;7〕机器单机运行记录;8)机器安装记录;9)机器单机运行记录;10〕阀门试压记录;11〕平安阀调试记录;12〕管道系统安装检查记录;13〕管道系统压力试验和严密性试验记录;14〕管道系统吹扫/冲洗记录;15〕管道系统静电接地记录;16〕电缆敷设和绝缘检查记录;17〕报警系统安装检查记录;18〕接地极、接地电阻、防雷接地安装测定记录;19〕电气照明安装检查记录;20〕防爆电气设备安装检查记录;21〕仪表调试与回路试验记录。22〕隔热工程质量验收记录。23〕综合控制系统根本功能检测记录;24〕仪表管道耐压/严密性试验记录;25〕仪表管道泄漏性/真空度试验条件确认与试验记录;26〕控制系统机柜/仪表盘/操作台安装检验记录。4开工图。附录A计算间距的起止点A.0.1站址选择、站内平面布置的平安间距和防火间距起止点,应符合以下规定:1道路路面边缘。2铁路一一铁路中心线。3管道一一管子中心线。4储罐一一罐外壁。5储气瓶一一瓶外壁。6储气井井管中心。7加油机、加气机中心线。8设备外缘。9架空电力线、通信线路——线路中心线。10埋地电力、通信电缆一一电缆中心线。11建〔构〕筑物---外墙轴线。12地下建〔构〕筑物出入口、通气口、采光窗等对外开口。13卸车点一-接卸油〔LPG、LNG〕罐车的固定接头。14架空电力线杆高、通信线杆高和通信发射塔塔高一一电线杆和通信发射塔所在地面至杆顶或塔顶的高度。注:本标准中的平安间距和防火间距未特殊说明时,均指平面投影间隔。附录B民用建筑物保护类别划分B.0.1重要公共建筑物,应包括以下内容:1地市级及以上的党政机关办公楼。2设计使用人数或座位数超过1500人〔座〕的体育馆、会堂、影剧院、娱乐场所、车站、证券交易所等人员密集的公共室内场所。3藏书量超过50万册的图书馆;地市级及以上的文物古迹、博物馆、展览馆、档案馆等建筑物。4省级及以上的银行等金融机构办公楼,省级及以上的播送电视建筑。5设计使用人数超过5000人的露天体育场、露天游泳场和其他露天公众聚会娱乐场所。6使用人数超过500人的中小学校及其他未成年人学校;使用人数超过200人的幼儿园、托儿所、残障人员康复设施;150张床位及以上的养老院、医院的门诊楼和住院楼。这些设施有围墙者,从围墙中心线算起;无围墙者,从最近的建筑物算起。7总建筑面积超过20000m2的商店〔商场〕建筑,商业营业场所的建筑面积超过15000m2的综合楼。8地铁出入口、隧道出入口。B.0.2除重要公共建筑物以外的以下建筑物,应划分为一类保护物:1县级党政机关办公楼。2设计使用人数或座位数超过800人〔座〕的体育馆、会堂、会议中心、电影院、剧场、室内娱乐场所、车站和客运站等公共室内场所。3文物古迹、博物馆、展览馆、档案馆和藏书量超过10万册的图书馆等建筑物。4分行级的银行等金融机构办公楼。5设计使用人数超过2000人的露天体育场、露天游泳场和其他露天公众聚会娱乐场所。6中小学校、幼儿园、托儿所、残障人员康复设施、养老院、医院的门诊楼和住院楼等建筑物。这些设施有围墙者,从围墙中心线算起;无围墙者,从最近的建筑物算起。7总建筑面积超过6000m2的商店〔商场〕、商业营业场所的建筑面积超过4000m2的综合楼、证券交易所;总建筑面积超过2000m2的地下商店〔商业街〕以及总建筑面积超过10000m2的菜市场等商业营业场所。8总建筑面积超过10000m2的办公楼、写字楼等办公建筑。9总建筑面积超过10000m2的居住建筑。10总建筑面积超过15000m2的其他建筑。B.0.3除重要公共建筑物和一类保护物以外的以下建筑物,应为二类保护物:1体育馆、会堂、电影院、剧场、室内娱乐场所、车站、客运站、体育场、露天游泳场和其他露天娱乐场所等室内外公众聚会场所。2地下商店〔商业街〕;总建筑面积超过3000m2的商店〔商场〕、商业营业场所的建筑面积超过2000m2的综合楼;总建筑面积超过3000m2的菜市场等商业营业场所。3支行级的银行等金融机构办公楼。4总建筑面积超过5000m2的办公楼、写字楼等办公类建筑物。5总建筑面积超过5000m2的居住建筑。6总建筑面积超过7500m2的其他建筑物。7车位超过100个的汽车库和车位超过200个的停车场。8城市主干道的桥梁、高架路等。B.0.4除重要公共建筑物、一类和二类保护物以外的建筑物〔包括通信发射塔〕,应为三类保护物。注:本标准第B.0.1条至第B.0.4条所列建筑物无特殊说明时,均指单栋建筑物;本标准第B.0.1条至第B.0.4条所列建筑物面积不含地下车库和地下设备间面积;与本标准第B.0.1条至第B.0.4条所列建筑物同样性质或规模的独立地下建筑物等同于第B.0.1条至第B.0.4条所列各类建筑物。附录C加油加气站内爆炸危险区域的等级和范围划分C.0.1爆炸危险区域的等级定义,应符合现行国家标准?爆炸和火灾危险环境电力装置设计标准?GB50058的有关规定。C.0.2汽油、LPG和LNG设施的爆炸危险区域内地坪以下的坑或沟应划为1区。C.0.3埋地卧式汽油储罐爆炸危险区域划分〔图C.0.3〕,应符合以下规定:1罐内部油品外表以上的空间应划分为0区。2人孔〔阀〕井内部空间、以通气管管口为中心,半径为1.5m〔0.75m〕的球形空间和以密闭卸油口为中心,半径为0.5m的球形空间,应划分为1区。3距人孔〔阀〕井外边缘1.5m以内,自地面算起1m高的圆柱形空间、以通气管管口为中心,半径为3m〔2m〕的球形空间和以密闭卸油口为中心,半径为1.5m的球形并延至地面的空间,应划分为2区。注:采用卸油油气回收系统的汽油罐通气管管口爆炸危险区域用括号内数字。C.0.4汽油的地面油罐、油罐车和密闭卸油口的爆炸危险区域划分〔图C.0.4〕,应符合以下规定:1地面油罐和油罐车内部的油品外表以上空间应划分为0区。2以通气口为中心,半径为0.5m的球形空间,应划分为1区。3以通气口为中心,半径为3m的球形并延至地面的空间和以密闭卸油口为中心,半径为1.5m的球形并延至地面的空间,应划分为2区。C.0.5汽油加油机爆炸危险区域划分〔图C.0.5〕,应符合以下规定:1加油机壳体内部空间应划分为1区。2以加油机中心线为中心线,以半径为4.5m〔3m〕的地面区域为底面和以加油机顶部以上0.15m半径为3m〔1.5m〕的平面为顶面的圆台形空间,应划分为2区。注:采用加油油气回收系统的加油机爆炸危险区域用括号内数字。C.0.6LPG加气机爆炸危险区域划分(图C.0.6),应符合以下规定:1加气机内部空间应划分为1区。2以加气机中心线为中心线,以半径为5m的地面区域为底面和以加气机顶部以上0.15m半径为3m的平面为顶面的圆台形空间,应划分为2区。C.0.7埋地LPG储罐爆炸危险区域划分(图C.0.7),应符合以下规定:1人孔〔阀〕井内部空间和以卸车口为中心,半径为1m的球形空间,应划分为1区。2距人孔〔阀〕井外边缘3m以内,自地面算起2m高的圆柱形空间、以放散管管口为中心,半径为3m的球形并延至地面的空间和以卸车口为中心,半径为3m的球形并延至地面的空间,应划分为2区。C.0.8地上LPG储罐爆炸危险区域划分〔图C.0.8〕,应符合以下规定:1以卸车口为中心,半径为1m的球形空间,应划分为1区。2以放散管管口为中心,半径为3m的球形空间、距储罐外壁3m范围内并延至地面的空间、防护堤内与防护堤等高的空间和以卸车口为中心,半径为3m的球形并延至地面的空间,应划分为2区。C.0.9露天或棚内设置的LPG泵、压缩机、阀门、法兰或类似附件的爆炸危险区域划分〔图C.0.9〕,距释放源壳体外缘半径为3m范围内的空间和距释放源壳体外缘6m范围内,自地面算起0.6m高的空间,应划分为2区。C.0.10LPG压缩机、泵、法兰、阀门或类似附件的房间爆炸危险区域划分〔图C.0.10〕,应符合以下规定:1压缩机、泵、法兰、阀门或类似附件的房间内部空间,应划分为1区。2房间有孔、洞或开式外墙,距孔、洞或墙体开口边缘3m范围内与房间等高的空间,应划为2区。3在1区范围之外,距释放源间隔为R2,自地面算起0.6m高的空间,应划分为2区。当1区边缘距释放源的间隔L大于3m时,R2取值为L外加3m,当1区边缘距释放源的间隔L小于等于3m时,R2取值为6m。C.0.11室外或棚内CNG储气瓶〔组〕、储气井、车载储气瓶的爆炸危险区域划分〔图C.0.11〕,以放散管管口为中心,半径为3m的球形空间和距储气瓶〔组〕壳体〔储气井〕4.5m以内并延至地面的空间,应划分为2区。C.0.12CNG压缩机、阀门、法兰或类似附件的房间爆炸危险区域划分〔图C.0.12〕,应符合以下规定:1压缩机、阀门、法兰或类似附件的房间的内部空间,应划分为1区。2房间有孔、洞或开式外墙,距孔、洞或墙体开口边缘为R的范围并延至地面的空间,应划分为2区。当1区边缘距释放源的间隔L大于或等于4.5m时,R取值为3m,当1区边缘距释放源的间隔L小于4.5m时,R取值为〔7.5-L〕m。C.0.13露天〔棚〕设置的CNG压缩机、阀门、法兰或类似附件的爆炸危险区域划分〔图C.0.13〕,距压缩机、阀门、法兰或类似附件壳体程度方向4.5m以内并延至地面的空间,距压缩机、阀门、法兰或类似附件壳体顶部7.5m以内的空间,应划分为2区。C.0.14存放CNG储气瓶〔组〕的房间爆炸危险区域划分〔图C.0.14〕,应符合以下规定:1房间内部空间应划分为l区。2房间有孔、洞或开式外墙,距孔、洞或外墙开口边缘R的范围并延至地面的空间,应划分为2区。当1区边缘距释放源的间隔L大于或等于1.5m时,R取值为3m,当1区边缘距释放源的间隔L小于1.5m时,R取值为〔4.5-L〕m。C.0.15CNG加气机、加气柱、卸气柱和LNG加气机的爆炸危险区域的等级和范围划分,应符合以下规定:1CNG和LNG加气机的内部空间应划分为1区。2距CNG加气机、加气柱、卸气柱和LNG加气机的外壁四周4.5m,自地面高度为5.5m的范围内空间应划分2区〔图C.0.15-1〕。当罩棚底部至地面间隔L小于5.5m时,罩棚上部空间应为非防爆区〔图C.0.15-2〕。C.0.16LNG储罐的爆炸危险区域划分〔图C.0.16-1~图C.0.16-3〕,应符合以下规定:1距LNG储罐的外壁和顶部3m的范围内应划分为2区。2储罐区的防护堤至储罐外壁,高度为堤顶高度的范围内应划分为2区。C.0.17露天设置的LNG泵的爆炸危险区域划分(图C.0.17),应符合以下规定:1距设备或装置的外壁4.5m,高出顶部7.5m,地坪以上的范围内,应划分为2区。2当设置于防护堤内时,设备或装置外壁至防护堤,高度为堤顶高度的范围内,应划分为2区。C.0.18露天设置的水浴式LNG气化器的爆炸危险区域划分,应符合以下规定:1距水浴式LNG气化器的外壁和顶部3m的范围内,应划分为2区。2当设置于防护堤内时,设备外壁至防护堤,高度为堤顶高度的范围内,应划分为2区。C.0.19LNG卸气柱的爆炸危险区域划分,应符合以下规定:1以密闭式注送口为中心,半径为1.5m的空间,应划分为1区。2以密闭式注送口为中心,半径为4.5m的空间以及至地坪以上的范围内,应划分为2区。',)
